איחוד מערכות צנרת

---

בפרויקטים רבים מתקבלים קבצי "מצב קיים" מחברות איתור תשתיות, ובהם מערכות הצנרת מפוצלת לקווים רבים. גם במהלך קידום התכנון נוצרות לעיתים רשתות נפרדות שאינן מקושרות ביניהן .לשם ניהול יעיל של המידע בפרויקט, חשוב לאחד את המערכות ולשייך כל קו למערכת תשתית רלוונטית, לדוגמה לפי מקטע בפרויקט או לפי רחוב מסוים.
באמצעות פקודת ניתן לאחד בקלות מערכות צנרת לפי הצורך.

מצב קיים:

מצורף דוגמא לצנרת שהתקבלה מחברת איתור תשתיות, ובה קווי צנרת מפוצלים:

תנוחה:

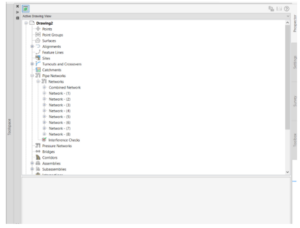

תצוגת מערכות צנרות ב-PROSPECTOR:

שלבי איחוד:

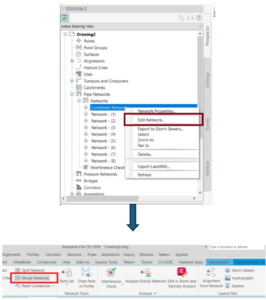

פותחים את לשונית Network Editing ב-Prospector

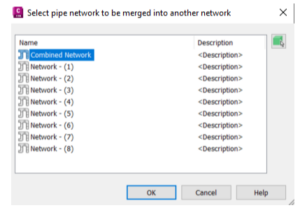

בחלונית שתיפתח בוחרים את הרשת שברצוננו לאחד לתוך הרשת השנייה: החלון ייפתח פעמיים – פעם לכל רשת

מצב סופי:

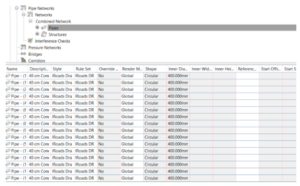

לאחר האיחוד מתקבלת מערכת אחת מאוחדת של צנרת בלחץ:

סיכום:

· איחוד הרשתות מפשט את מודל התשתיות ומונע כפילויות.
· איחוד הרשתות מאפשר ניהול ידע במערכות רלוונטיות בצורה מסודרת ויעילה הן בשלב התכנון והביצוע.
· מומלץ לבצע את האיחוד בשלב מוקדם ככל האפשר כדי למנוע שגיאות בהמשך.
· בצורה דומה ניתן לאחד רשתות לחץ בעזרת .MERGEPRESSURENETWORKS
