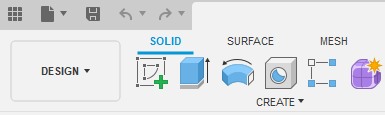

עבודה עם משטחים ויצירת גופי FORM מאפשרת יצירת צורות או חלקים אמורפיים, בלשונית Create נמצאת פקודת Form אשר מאפשרת יצירת חלקים כאלה.

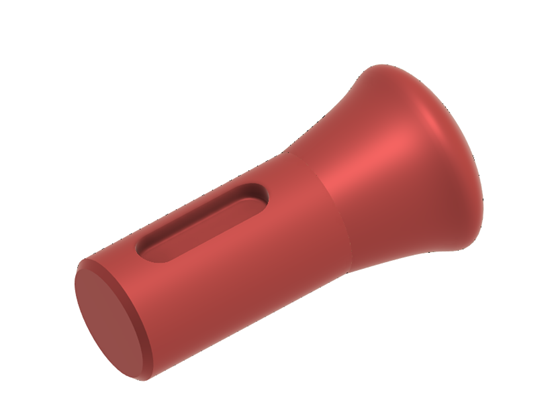

הרבה משתמשים רוצים בסופו של דבר לחבר את הצורה הזו למשטח מסוים אשר יש לו מידות קבועה. ניתן לשלב בין שתי האפשרויות שרוצים שיהיה לנו מודל אחד שחלק מהגוף באופן פרימיטיבי וחלק יותר "מסוגנן". למשל ליצירת החלק הבא:

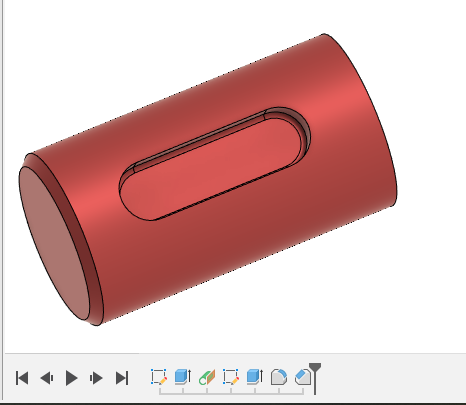

תחילה נבנה את הצורה הפרימיטיבית, בעזרת Extrude נוכל לייצר את הצורה הבאה:

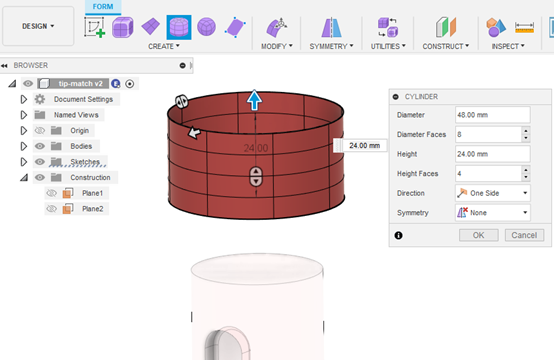

נפעיל את סביבת העבודה Form ונייצר צילינדר, נגדיר עבורו מידות התחלתיות

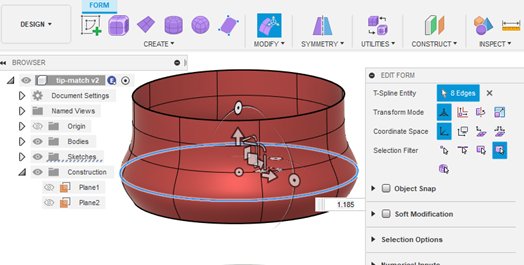

לאחר מכן ביד חופשית (למרות שניתן לתת מידות לתזוזות) בעזרת פקודת edit form נעצב את הגוף

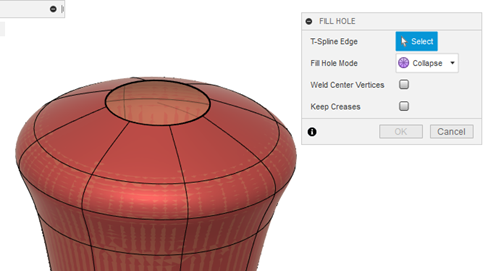

בגמר העיצוב נוכל לסגור את הפתח העליון בזכות פקודת fill hole

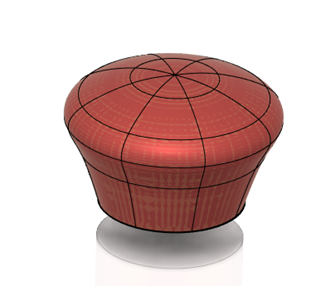

ונקבל:

בסביבת העבודה של Form יש לנו את הפקודות המוכרות Extrude ,sweep  loft. הפקודות הללו מיועדות לחיבור שני גופי Form, לכן נשתמש בפקודת Match. בלשונית Modify:

נבחר את פקודת Match

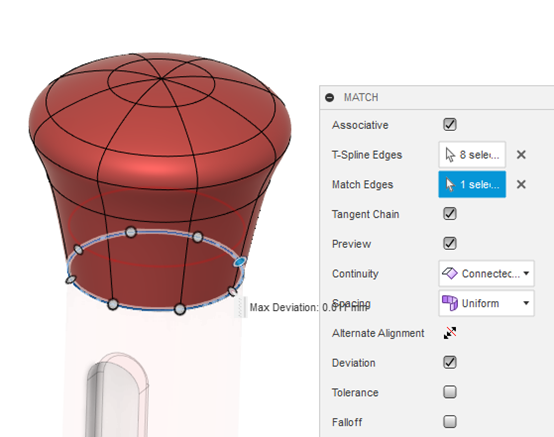

נבחר את שני האובייקטים הרצויים:

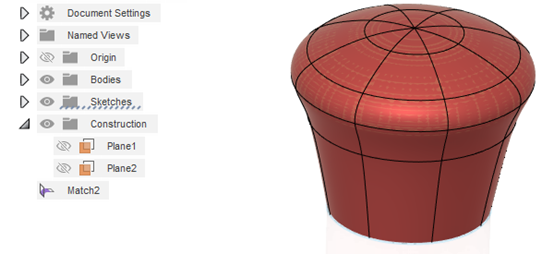

יתרון נוסף הוא associative, שיעדכן את ה Form במידה ונשנה את קוטר הצורה הראשונית, למרות שאנו בסביבת שאינה פרמטרית, פקודה זו נשמרת ב – Browser עבור עריכה:

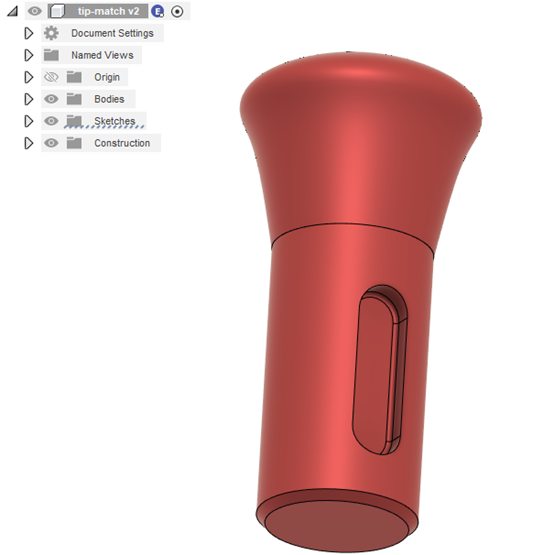

לסיום, נלחץ על Finish Form ונקבל

בהצלחה ועבודה מהנה
