פקודת Mark

---

תוכנת Autodesk Inventor בעל אפשרות תכנון חלקי כיפוף פח, Sheet Metal. לרוב על חלקים אילו אנו מבצעים חריטה, חיתוך בלייזר על גבי הפח. פקודת Mark היא פקודה ייעודית לתהליך זה. הפקודה נמצאת ב – Panel מסוג Modify:

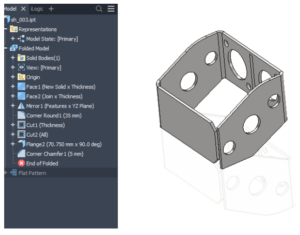

פקודה זו נמצאת גם ב Template הרגיל Standard גם בלשונית Modify. עבור שימוש בפקודה נייצר סקיצה, היא יכולה להכיל טקסט או אובייקטים (צורות גיאומטריות). ניקח למשל את החלק הבא:

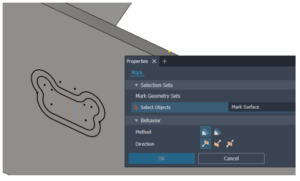

עבור סקיצה עם אובייקטים , למשל לוגו של החברה, לאחר השרטוט, נפעיל את הפקודה ונבחר את כל הקווים:

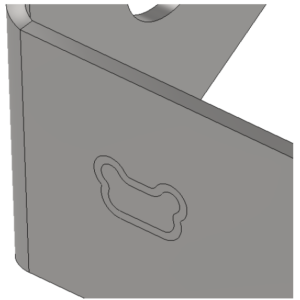

נבחר באפשרות של Mark surface ונקבל:

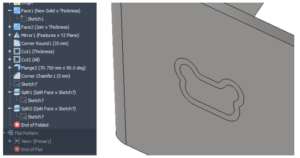

באפשרות של Mark Surface התוצאה מתקבלת רק על דופן אחד של המישור. היינו יכולים להשתמש בפקודת Split אשר תיתן את אותה תוצאה:

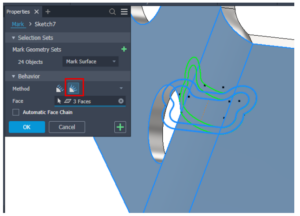

אך איתה היינו צריך לבחור פעמיים את הסקיצה. פקודת Mark יכולה לעזור לנו במצב כזה שיש לנו Offset בסקיצה ולחסוך Feature. אם הסקיצה שלנו צריכה לעטוף כיפוף של פח, נשתמש באפשרות Wrap:

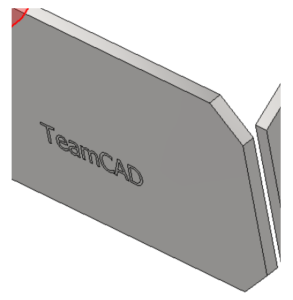

 לרוב תבוצע החריטה כטקסט, לכן בסקיצה נשתמש בפקודת טקסט ונרשום את הכיתוב הרצוי, למשל:

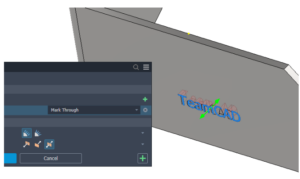

אפשרות נוספת היא בחירת אפשרות Mark Through:

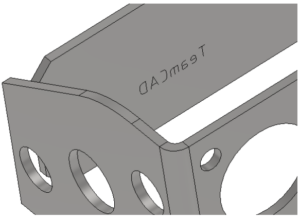

ההבדל, שכאן, אנו נקבל את הטקסט גם בדופן הנגדית (חלקו האחורי של המישור הנבחר):

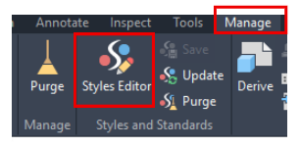

בבחירת האפשרות הזאת, השתנה הגופן, על מנת לתקן זאת, נעשה את השינוי ב Style:

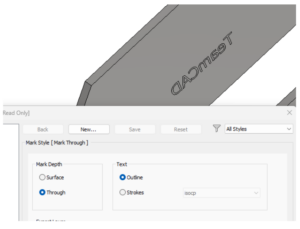

לכן אם נשנה את הגופן, למשל ל times, נוכל לשנות את הכיתוב, ניתן  גם לשנות לאפשרות של Outline לקבלת צורת טקסט הדומה לאפשרות של Mark surface:

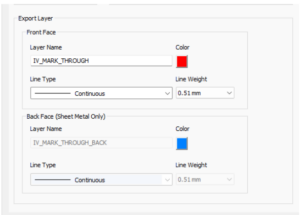

באותו חלון של Style ניתן להחליט על צורת הקו וצבע בייצוא של הקובץ, למשל ל DXF:

בהצלחה
