כדי לייעל את ניהול קווי הצנרת בפרויקטים מורכבים ב-AutoCAD Plant 3D, חשוב להבין את משמעות הגדרת ה-Line TAG. בעוד שבברירת המחדל מספר הקו רץ אוטומטית ללא תלות בתבנית, שימוש נכון ב-Line TAG מאפשר התאמה אישית של מספרי קווים לפי אזורים, קוטר או SPEC, ומספק שליטה מלאה, סדר ודיוק בתיעוד הפרויקט – מה שחוסך זמן ומונע טעויות בעת העבודה עם P&ID מורכבים.
אם נרצה שמספר הקו ירוץ לפי כל AREA. נצטרך להגדיר כך:

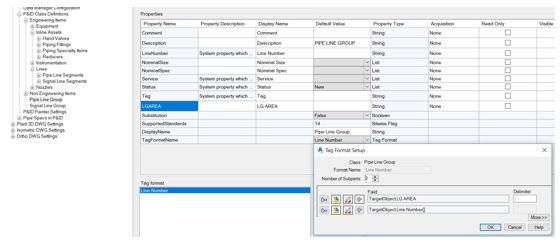

1. נכנס ל PROJET SETUP – P&ID Class Definitions
• נגדיר שדה LGAREA יעודי ל LINE GROUP
• נגדיר LINE NUMBER TAG כך שהוא מורכב משני סעיפים:
-
- LGAREA
- LINE NUMBER

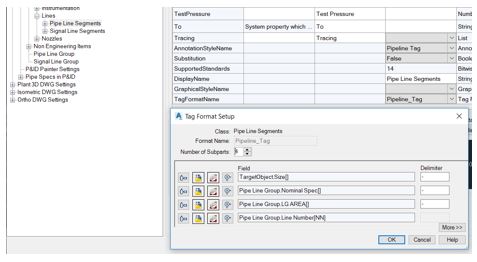

2. נגדיר את ה- TAG עבור ה- LINE SEGMENT
• דרכו נזין את ערכי ה LINE GROUP
• בדוגמה זו נזין גם קוטר ו SPEC
הערה: ניתן להגדיר את השדה LGAREA מרשימה במקום להזין.

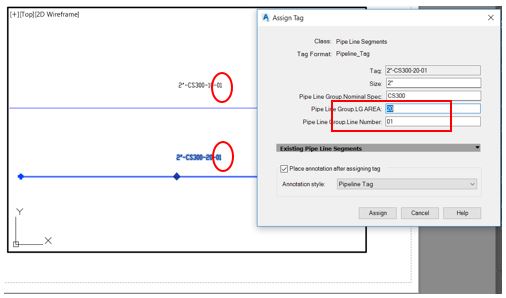

3. נבדוק על ידי יצירת שני קוים
• עבור הראשון ניתן ערך 10 לשדה LGAREA
• עבור השני ניתן ערך 20 לשדה LGAREA
בשני הקוים קיבלנו מספר 01 מכוון שדה LGAREA שונה
בהצלחה !
