שליטה בתצוגת Labels

---

כמות גדולה של תגיות (LABELS), עלולה לגרום לזמני עיבוד מידע גבוהים ולעיתים להאטה של הקובץ.

החל מגרסת Civil 3D 2023.2, ניתן לשלוט על הדרך שבה הן יוצגו כגון:

1. כיבוי והדלקה.

2. הצורה שבה הן יוצגו על המסך לדוגמא:

נראות מקסימלית של התגיות בעת התקרבות לאזור מסוים (ZOOM IN)

לעומת, תצוגה מינימלית של התגיות בעת התרחקות (ZOOM OUT).

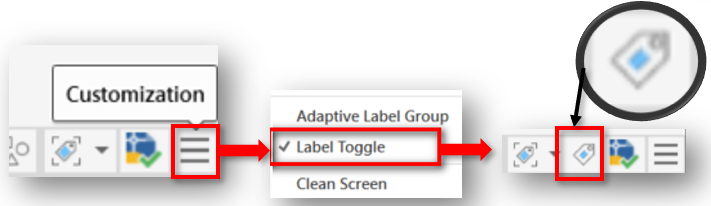

לחצן  Label Toggle

לחצן זה אחראי על הדלקה / כיבוי התגיות בשרטוט. על מנת להציג את לחצן זה בסרגל ה-Customization נבצע את הפעולות הנ”ל:

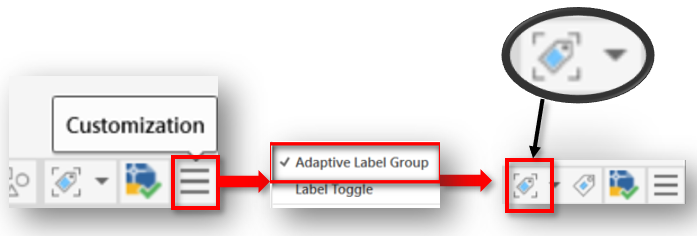

לחצן Adaptive label Group

לחצן זה שולט על רמת הפירוט של קבוצת התגיות, על ידי הצגת התגיות הרלוונטיות ביחס לזום שלנו על גבי  השרטוט. על מנת להציג את לחצן זה  בסרגל ה-Customization נבצע את הפעולות הנ”ל:

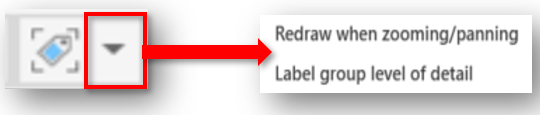

ללחצן זה ישנן שתי פקודות שאנו נתמקד בהן:

Label group level of detail

אופציה זו מאפשר לראות רק את התגיות שנמצאות באזור שביצענו עליו זום.

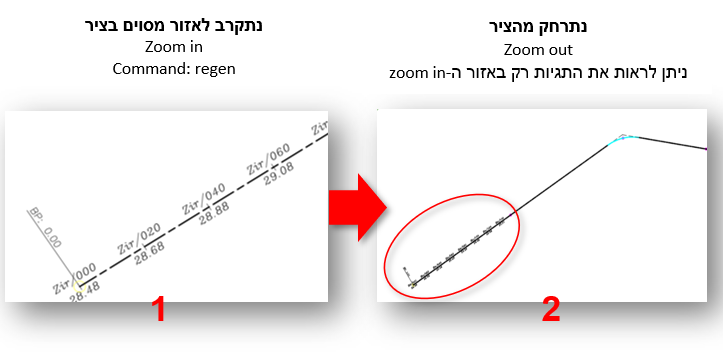

לדוגמא:

1. נבצע זום לתגיות שנמצאות בתחילת הציר ונקליד בשורת המשימות את הפקודה REGEN.

2. נתרחק מהציר ZOOM OUT.

התוצאה: יוצגו לנו רק התגיות שנמצאות באזור שביצענו ZOOM IN עליו בפקודה הקודמת.

Redraw when zooming/panning

אם נסמן ב-V את האופציה הזו בנוסף לאופציה הקודמת, התוכנה תצייר מחדש

באופן אוטומטי את התגיות, בעת התקרבות או הזזה.
