Joints

---

תוכנת 360 Fusion היא כלי מעולה ליצירת הרכבות, לאחר מידול כל החלקים, על מנת ל"חבר" ביניהם נשתמש ב- Joints. בניגוד לתוכנות אחרות שם המונח הוא Constrain, אילוץ, בו אנו מגדירים מרחק בין משטח ואיך שניהם מתקבעים אחד עם השני. אנו צריכים להגדיר כל פעם צמד אובייקטים של החלקים כדי להגיע למיקום, כך אנו מורידים כל פעם דרגת חופש עד שמגיעים להגדרה הרצויה. הגדרת Joints מגדירה תנועה של שני החלקים. כדי להשתמש בפקודה החלקים צריכים להיות מוגדרים כ Components. יש לנו שבע אפשרויות להגדרת Joints:

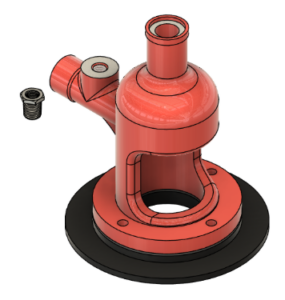

אפשרות ראשונה היא Rigid. למעשה אנו מקבעים את כל דרגות החופש ובין החלקים לא תהיה תנועה. שאר האפשרויות הם מגדירות תנועה סיבובית, קווית או כדורית. למשל על מנת למקם את התותב במקומו נוכל להשתמש ב- Revolute

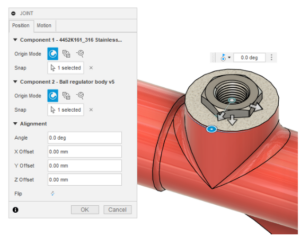

לאחר בחירת החלקים ונקודת המפגש שלהם, בלשונית Motion נגדיר את ה- Revolute:



במצב זה התותב יוכל להסתובב בקדח אך לא לנוע בתנועה קווית על אף מישור. אם נשנה את ההגדרה ל- Slider, אז התותב יוכל לנוע על ציר נוסף שנבחר למשל ציר Z. ניתן לקבוע גם מרחק בין נקודות המפגש בהגדרת Alignment, או שניתן להגביל את התנועה של דרגת החופש בהגדרת Limit:

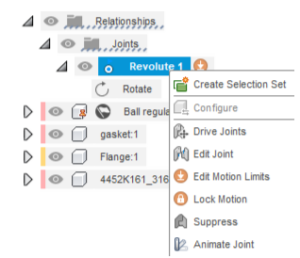

לאחר שהפקודה הסתיימה נוכל לבצע עריכה או אנימציה לתנועה על ידי הפעלת פקודות האילוץ בתיקייה אשר ב- Browser:

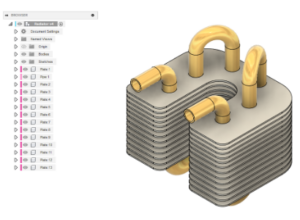

במידה והחלק נמצא יותר מפעם אחת בהרכבה נוכל לשכפל אותו ולייצר לו Joints במכה אחת. אם משתמש בפקודת Pattern לא יהיה לחלק את הגדרת התנועה והוא יהיה חופשי לנוע בחלל ההרכבה. נשתמש בפקודה Duplicate with joints:

בהפעלת הפקודה, נבחר את חלק המקור ואת מיקומו בהרכבה:



במידה והחלקים מודלו במיקומם,ז"א שלא צריך להזיז ולמקם אותם ניתן להשתמש בפקודת As Built joint:

פקודה זו חוסכת את בחירת נקודת המפגש של שני החלקים (אלא אם צריך להגדיר את התנועה). אופציה נוספת להשתמש בפקודה זו, אם ביצענו ייבוא של הרכבה מתוכנה אחרת, או פתיחת קובץ Step למשל. כל החלקים בהרכבה הם חסרי אילוצים. על מנת "לא להסתבך" עם הזזת אחד החלקים פשוט נפעיל את הפקודה ונגדיר את מצב motion ביניהם בהגדרת type. במידה ונבחר rigid נאשר את הפקודה החלק יקובע.

תוכנת 360 Fusion ידידותית למשתמש, פקודת Joints היא הוכחה לקלות וחסכון בפקודות עבור קבלת התוצאה הרצויה.

בהצלחה
