אלעד מוסקוביץ' | Senior Manufacturing Technical support Specialist
גרסת 2026 Inventor הושקה בחודש אפריל 2025, גם בגרסה זו התווספו פקודות חדשות ושיפורים של הפקודות הקיימות, בקישור What's New תוכלו לראות את כל העדכונים. נראה את חמשת הפקודות שלדעתי הכי מעניינות:
פקודת Miror:
בסביבת ההרכבה, נוכל מעתה לבצע פקודת Miror שתהיה "משויכת" לקבצי המקור עליהם ביצענו את הפקודה. עד עתה התוכנה הוסיפה את הקבצים והמתכנן היה מבצע עליהם אילוצים או מקבע אותם, כך שאם קבצי המקור היו משתנים במרחב עלינו היה לתקן את גם את הקבצים החדשים (הכי מהר היה למחוק אותם ולעשות Mirror מחדש). מעתה יש אפשרות Mirror Pattern שתמיד תשמור על מצב Mirror גם אם נשנה את מיקום קבצי המקור:
בסיום הפקודה יתווסף הפיצ'ר – Mirror ב- Browser:
כמו בפקודת Pattern "רגילה".
פקודת Pattern במרחקים שונים:

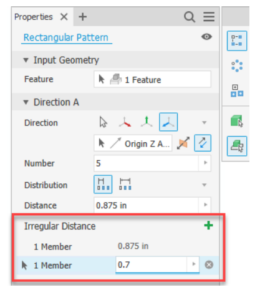

פקודת Pattern, הינה שכפול פיצ'ר למקטעים (אורך או זווית). מעתה ניתן לבחור אחד (או יותר) מהתוצאות ולתת ערך אחר. בעבר היינו צריך לייצר סקיצה של נקודות עם המידות הרצויות ולהשתמש ב Sketch Driven Pattern. האפשרות זמינה ברמת החלק, Part. בחלון הפקודה נבחר את הפיצ'ר, כמות ה"שכפולים" והמרחק:

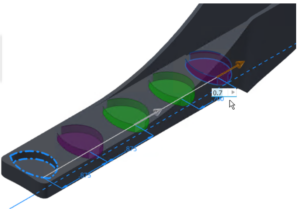

לאחר שבחרנו את הכמות והמרחק נלחץ על סימון ה +, נבחר את ה-Member אותו נרצה לשנות וניתן את הערך המתאים.
ניתן לתת שינוי של מידה ליותר מ-Member אחד.
פקודת Shell:

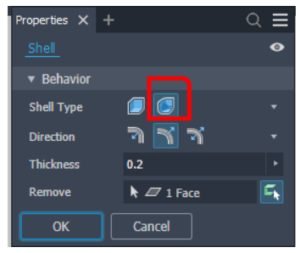

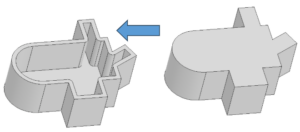

תוספת פשוטה לפקודה היא יצירת Fillet יחד עם פקודת ה – Shell, עד עתה הינו צריכים לבצע שתי פקודות כדי לקבל תוצאה זו. נבחר את האפשרות Corner fillet, את כיוון ה-Shell ואת ערך העובי:
ערך ה- Fillet זהה לערך ה Shell.
פקודת Break:

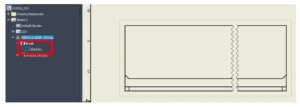

מעתה נוכל לשרטט סקיצה בדף השרטוט עם מידות של מיקום קווי ה- Break, עדיין ניתן לבצע את הפקודה כמו בעבר, שנבחר בעזרת העכבר את מיקום קווי ה- Break, אך בזכות הסקיצה בשרטוט נוכל להיות יותר מדויקים במיקום קווי ה – Break.
פקודת Linear/Angular Sum:

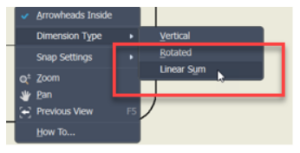

תוספת כל כך פשוטה אך חוסכת זמן היא אפשרות לחיבור מידה זהה. אם יש מידה מספר פעמיים בין קדחים נוכל לתת למידה הכללית את המידה יחד נוסחה של המרחק/זווית כפול מספר הפעמים, נבצע את המידה הכללית ואז בלחצן ימין נבחר Linear Sum או Linear Angle

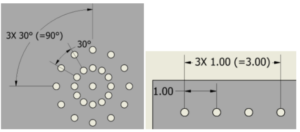

ונקבל:
חוסכים את הפקודה "המעיקה" של עריכת מידת וכיתוב הנוסחה.
בהצלחה
