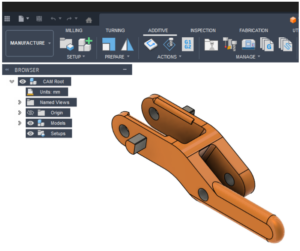

תוכנת Autodesk Fusion היא תוכנת CAD לתכנון חלקים והרכבות. היום, יותר ויותר משתמשים מתכננים חלקים שמיוצרים בעזרת מדפסת תלת מימד. תוכנת Fusion 360 מושלמת עבור חלקים אלה. לאחר תכנון החלק ניתן לעבור לסביבת Manufacture, שם נוכל לתכנן את קובץ ה- Slice להדפסה, למשל לחלק הבא:

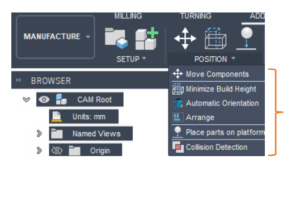

לאחר הגדרת ה- Setup, בו נבחר את המכונה ואת מיקום החלק על ה- board ניתן לבצע פעולות נוספות. למשל סיבוב החלק, בחירת אוריינטציה מומלצת, שכפול החלק וסידור על גבי המשטח:

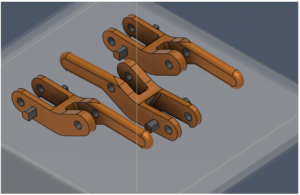

למשל, הוספנו עוד שני חלקים ומיקמנו על המשטח:
ברוב החלקים המודפסים מתווספים תמיכות העוזרות לבניית החלק בזמן ההדפסה. נוכל להוסיף תמיכות או לקבל את הבסיס של התמיכות (Base Plate):
יש שני סוגי תמיכות ולכל אחד מהם יש אפשרות רבות לשינוי הגדרות:
לבסוף נקבל את החלק עם התמיכות:
על מרבית התוכנות של חברת Autodesk ניתן להתקין אפליקציה. תוכנה המוסיפה פקודות נוספות. אמליץ על אפליקציה הנקראת: 3D Printing Essentials. יש אפליקציות בתשלום אך זו אפליקציה חינמית. מטרתה העיקרית היא להעביר את המודל מתוכנת Fusion אל תוכנת Netfabb. אך היא תוסיף לנו מספר פקודות שניתן להשתמש איתם בתוכנה בלי קשר להדפסה. לאחר ההתקנה יתווסף לנו בסביבת Design פאנל נוסף של פקודות:
נתמקד ב Duplicate components. בפקודה זו אנו יכולים לבצע שכפול של החלק לשלושת כיווני הצירים x , y, z. בניגוד ל Pattern יש רק שני כיוונים. בפקודה זו המרחק הוא דפנות החלק ולא בין המרכזים:

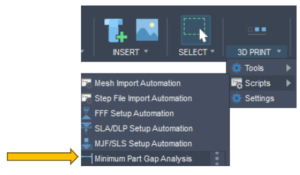

כך שזה יכול להיות תוספת משמעותית לעבודה עם התוכנה. אם אנו נייצא את הקובץ לMesh, קובץ מסוג STL למשל, יופיעו כל הגופים בקובץ, נייבא את הקובץ לתוכנה להדפסה ליצירת ה – Slice. פקודה נוספת שניתן להשתמש היא מדידת מרחק בין Component:
בניגוד לפקודת Measure שאיתה ניתן למדוד מרחק בין צמד חלקים, כאן הפקודה תחשב את המרחק המינימלי בין כל החלקים הקיימים בקובץ.
בהצלחה
