שינוי קבוצה לפריטים

מקס בודובסקי | AutoCAD Plant 3D Technical Supporter and Trainer

לעיתים נרצה לשנות קבוצה אליה משתייך הפריט בטבלת ה-BOM.

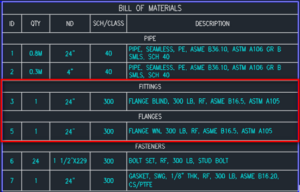

בדוגמה הנ”ל אנו רואים שאוגן משתייך לקבוצת ה-FLANGES ואילו אוגן עיוור משתייך לקבוצת ה-FITTINGS.

במידה ונרצה לגרום לכך כל סוגי האוגנים יהיו בקבוצת ה-FLANGES נפעל בדרך הבאה:

1. נפתח קובץ IsoConfig.xml.

2. ניגש אל נתיבים:

Data – AggregatedLists – AggregatedList (name = Material) – Groups – Group (name = FITTINGS) – RowFilter

ו-

Data – AggregatedLists – AggregatedList (name = Material) – Groups – Group (name = FLANGES) – RowFilter

א. נראה כי מיון בקבוצות אלו מתבצע ע”פ מסננים “BOMFitting” ו-“Flange” בהתאמה.

ב. ניגש אל רשימת המסננים (Filters).

ג. במסנן “BOMFitting” ונדאג שסוג פריט FLANGE-BLINDיהיה ברשימת יוצאי מן הכלל.

ד. במסנן “Flange” ונדאג שסוג פריט FLANGE-BLINDיהיה ברשימת הנכללים.

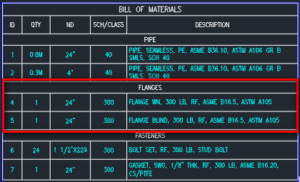

נפיק את האיזומטריה מחדש ונקבל:

בהצלחה!
