יועץ? תחקור את המודל

במידה וצירפו אותנו לפרויקט, אנו ראשית נדרשים לחקור את המודל. כמה מפלסים יש במודל? האם ישנם קואורדינטות? מהו המבט שמספק לנו מידע רלוונטי? האם צריך ליצור מבט או חתכים נוספים עבור כך?

בעבר, הייתי ממליצה ללקוחות להתחיל לגלול בתוך סייר הפרויקט PROJECT BROWSER, לעבור בין מבטים בחיפוש אחר מפלס או מבט שיעזור לנו בכך. במידה וידעו את שם המבט היו מחפשים באפשרות ה SEARCH של הלחצן הימני.

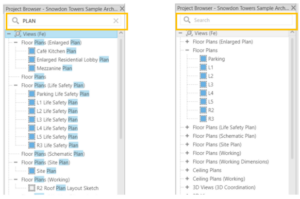

ב REVIT 2024 לעומת זאת, נוספה אפשרות החיפוש הדינאמי SEARCH אשר מסנן מבטים בסייר הפרויקט תוך כדי תנועה:

באופן זה נוכל לבצע חיפוש גנרי לפי “plan” או “elevation” ומיד לראות את תוצאות החיפוש שלנו. נוכל לחפש לפי מספרי קומות “0”, “1” וגם לפי שמות חתכים גנריים כדוגמת “הגשה”, “קרקע” וכולי.

במידה ובכל זאת המבט שמצאתם לא עוזר לכם עבור חקירת המודל, ניתן ליצור מבט תכנית חדש דרך תפריט ה-VIEW:

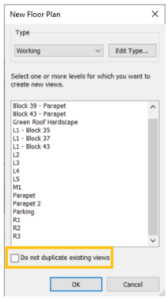

שימו לב לבטל את ה V בתחתית החלון שנפתח בכדי לראות את כל המפלסים הקיימים:

בהצלחה,

דפנה דובין
