בתוכנת Inventor, לכל סוג של קובץ יש לפחות שני סוגי Template (חוץ מ IPN), למשל לחלק IPT יש Standard ו- Sheet Metal, אך שניהם הם סיומת IPT.
לדף השרטוט יש שני סוגי Standard אך בשני פורמטים שונים:
– IDW
– DWG

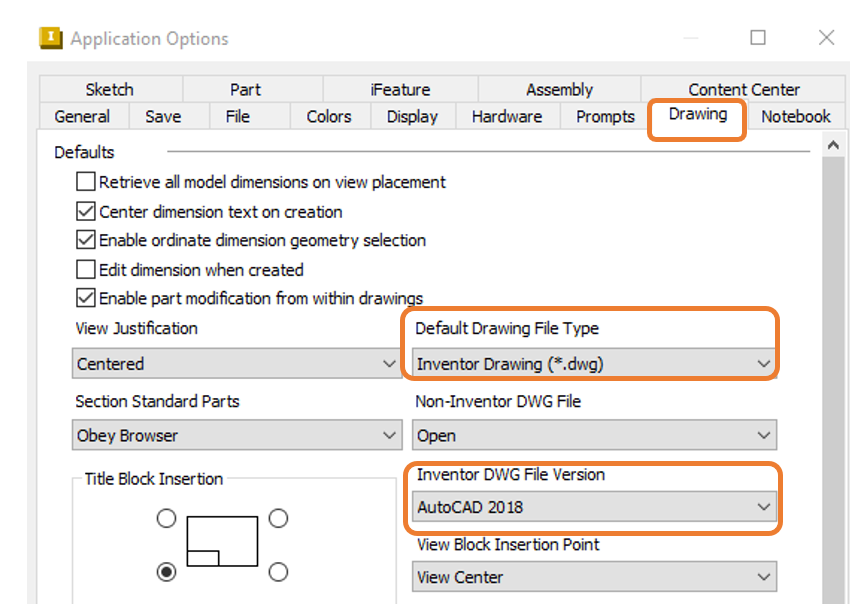

פורמט IDW הוא קובץ המקור של תוכנת Inventor, כאשר DWG הוא קובץ המקור של תוכנת AutoCAD, אך הוא התווסף לאפשרות ליצירת שרטוט גם בתוכנת Inventor. בהגדרות התוכנה ניתן לשלוט איזה פורמט יפתח שנפעיל את הפקודה New
בנוסף בהגדרות התוכנה, אם אנו בוחרים DWG אפשר גם לקבוע את הגרסה הרצויה שתוכנת AutoCAD תוכל לפתוח:
היתרון העיקרי ל- IDW הוא גודל הקובץ הקטן יותר לעומת DWG.
לדוגמא, עבור אותו שרטוט בדיוק:
כאשר אין לנו צורך לשתף את השרטוט, או המתכנן שיקבל את השרטוט עובד עם תוכנת Inventor אין טעם לשמור בפורמט DWG. נבחר להשתמש בתוכנת Inventor בפורמט DWG כאשר אנו רוצים לשתף את הקובץ עם משתמשים אחרים. כל משתמש בתוכנת AutoCAD או צפיין חינמי DWG True View יכול לפתוח את השרטוט. ב-True View נוכל למדוד את החלק, ובתוכנת AutoCAD נוכל להמשיך ולעבוד עם הקובץ וכמובן נוכל להוסיף מידות, לשרטט סקיצה ולייצר ממנה בלוק. כאשר נפתח את השרטוט שוב ב- Inventor בלוק זה יופיע ב Browser ונוכל להשתמש בו בשרטוט

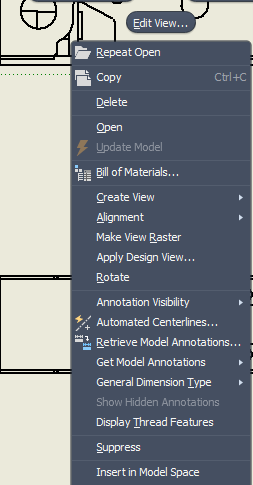

כאשר שולחים למשתמש את השרטוט ללא המודל מתקבלת הודעת שגיאה ולא ניתן לבצע פעולות בשרטוט. אך לא כך הדבר בקבצי Inventor DWG. בתוכנת AutoCAD הקובץ יפתח בסביבת השרטוט, נקרא Layout, ללא סביבת התכנון Model. אם נרצה שהמודל יופיע גם בסביבת Model אשר ב- AutoCAD, בתוכנת Inventor, לחצן ימני על מבט (ניתן רק למבט אחד) ונפעיל פקודת Insert to Model Space
בתוכנת AutoCAD נוכל להשתמש בהיטל זה עבור המשך שרטוט החלק.
בהצלחה
