שלום לכולם,
אחד החידושים הבולטים בתוכנת AutoCAD 2019 הוא הכלי להשוואת קבצי DWG.
הכלי נועד להשוואה בין שרטוטים על מנת לאתר במהירות את השינויים שנעשו בקבצים.
איך עושים זאת?

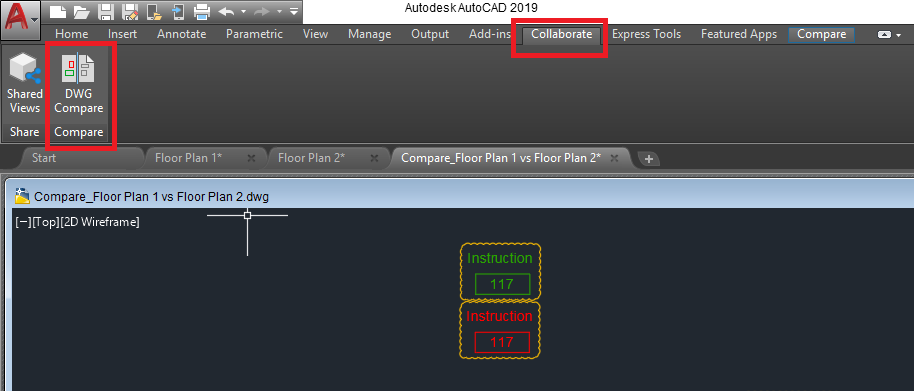

ובכן, יש לגשת אל הלשונית Collaborate וללחוץ על DWG Compare.

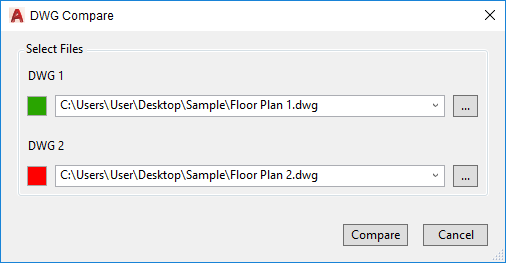

לאחר מכן יופיע חלון בחירת השרטוטים, בו נוכל לשנות את צבעי השינויים בשרטוטים:
לסיום, נלחץ על Compare.
AutoCAD 2019 ייצור שרטוט חדש המכיל את שני השרטוטים (כבלוקים) בצבעים שונים הניתנים לשינוי.
הכלי מאפשר:
- שינוי סדר הופעת השינויים (Draw Order).
- הצגה או הסתרה של השינויים בשרטוט הראשון (DWG 1), השינויים בשרטוט השני (DWG 2), מה שלא השתנה (Common To Both).
- מידע על השרטוטים.
- הצגה/הסתרה של טקסטים, Hatch, “עננים” סביב השינויים.
- סגנון “עננים”.
- מרחק “עננים” מהשינויים.
- קפיצה “קדימה” או “אחורה” בין השינויים. הקפיצה מלווה ב- Zoom לכל אחד מהשינויים.
וכמובן אסיים עם סרטון קצר (דקה וחצי) בו ניתן לראות כיצד להשתמש בפקודה החדשה!
להתראות בטיפ הבא!
רועי
