חיפוש בלוקים, גליונות, שכבות ועוד

האם ניתן לחפש שמות בלוקים הנמצאים בתוך שרטוט? האם ניתן לחפש שירטוט על סמך שם גיליון שנמצא בו? האם ניתן לחפש את כל השרטוטים שמכילים שיכבה בשם “אומניטק”? כמובן שהתשובה לכל השאלות הללו הינה חיובית והיא נמצאת בפקודת ה- DesignCenter. בפקודת ה DesignCenter ניתן לבצע מספר רב של פעולות כגון: עיון בתוכן שרטוטים (סגנונות, בלוקים, שכבות…), להעביר בלוק ,שכבה וכד’ משרטוט לשרטוט, לבצע עדכון לבלוקים ,לראות רשימה של כל השרטוטים הפתוחים, ליצור Tool palette ע”י גרירת בלוק ועוד ועוד… בטיפ זה אתמקד באפשרויות החיפוש שנמצאות בפקודת ה-DesignCenter, ישנם מספר דרכים כדי להגיע ל- DesginCenter:

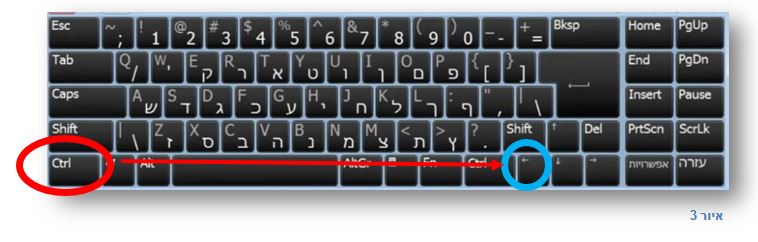

Ctrl+2
Command : ADCENTER
לאחר הפעלת הפקודה נבחר את הצלמית (ICON) החיפוש

לאחר לחיצה על החיפוש נקבל את התפריט הבא:

בחירת אופציות החיפוש
המיקום בו נרצה לחפש
שם הפריט אותו נרצה למצוא (ניתן להשתמש בסימן * לפני ואחרי הכתוב)
לחיצה על כפתור Search Now לתחילת החיפוש
את תוצאת החיפוש אנו רואים בחלק התחתון של התפריט.

בדוגמה שלפנינו (חיפוש בלוק) ניתן ללחוץ על הכפתור הימני של העכבר כאשר נמצאים על הבלוק הרצוי ולבצע פעולת Insert.
