אני שמח לבשר כי קובץ DWG נתמך כעת כפורמט קבצים ראשי במודול שיתוף של Design Collaboration בסביבת BIM 360 Design וגם בסביבת BIM Collaboration Pro.
משמעות הדבר שצוותי תכנון מדיסציפלינות שונות יכולים לנהל באופן מלא פרויקטים של תכנון הכוללים את תכנון הסביבה בכל תחומי ההנדסה השונים, אם בתכנון מבנים או בתשתיות ואפילו בדיסציפלינות שונות כמקשה אחת -מה שיעזור לייעל את הגשת הפרויקטים.
מה זה מודול Design Collaboration?
Design Collaboration הינו מודול הכלול ב-Autodesk Collaboration Pro (BIM 360 Design לשעבר). המאפשר למשתמשי: Revit, Civil 3D, Plant 3D, לשתף פעולה בניהול התכנון בעזרת חילופי נתוני התכנון בין הצוותים השונים בשליטה על גרסאות של כל צוות וכל זאת לאורך ציר הזמן של הפרויקט.
בעזרת שימוש במבני נתונים המופרדים בצורה של ‘תיקיות’ ניתן יהיה לראות בצורה ויזואלית את הצוותים השונים של הדיסציפלינות שנקבעו במבני הנתונים. Design Collaboration עוזר לנו לנווט בין עבודות תכנון הנמצאות בעבודה, לבין עבודות תכנון שהושלמו ומוכנות לשיתוף. הצוותים שלנו יוכלו ליהנות מהצגה עשירה ומובנית של נתוני הפרויקט במקום אחד – שיתוף פעולה עם תכנון – נגיש בדפדפן אינטרנט.
המודול מאפשר צפייה ויזואלית בכל המודלים מדיסציפלינות שונות ששותפו עם הדיסציפלינה עליה אנו עובדים וכל זאת במודלים תלת ממדיים, מה שיעזור לנו להבין את סביבת המודל המאוחד ובנוסף להבין בדרך טובה יותר מה השתנה בין אלמנטים, דיסציפלינות, גרסאות, מפלסים ועוד.
ציר הזמן של הפרויקט הוא כלי עזר חזותי נוסף המציג לאורך ציר הזמן את כל הנתונים המשותפים בין צוותים בתוך “חבילות” מוקפאות ובדרך זו מסייע בשמירה על אחריות ושקיפות לגבי עמידה בזמנים ומסירת פרויקט.
מה המשמעות של תמיכה בקבצי DWG בשיתוף פעולה בתכנון?
במידה וצוות התכנון שלנו מסתמך על קובץ DWG לעבודות תכנון ופירוט יומיומיות (כמו הגדרת קואורדינטות לפרויקט), שיתוף פעולה עם אחרים בפורמטDWG מצריך מעבר אינפורמציה בין תוכנות בעזרת העלאה והורדה חוזרת של עדכון הקובץ וזאת כדי שנוכל לראות את השינויים ולערוך את התכנון שלנו בהתאם.
תהליכי עבודה מנותקים אלה גורמים לבעיות חמורות משל עצמם – בקרת גרסאות, הפניות שבורות, חוסר נראות לשילוב עבודתו של צוות אחר ופשוט בלבול כולל.
מעכשיו, אנחנו יכולים להשתמש בתהליכי העבודה של פרויקטים הוליסטיים המבוססים על תהליכי עבודה הוליסטיים שלDesign Collaboration ונהנים משליטה טובה יותר על אופן החלפת מידע, הצלבה ויצירה משותפת.
אפשרות זו פותחת את הדלת עבור צוות התכנון המשתמש ב-DWG להיכלל בפרויקטים המנהלים מודלי Revit בשיתוף פעולה מלא. יכולת זו מועילה במיוחד עבור צוותי התכנון של הנדסה אזרחית, תכנון רב תחומי וחברות יועצים תורמות כמו סביבה או תפעול.
היכולת לארגן צוותים חוצי דיסציפלינות במיקום אחד בעזרת מודול שיתוף הפעולה התכנוני – מעניקה לצוותי תכנון יכולות כגון:
1. אפשרות לקבוע שיטות החלפת נתונים נכונות בפרויקט.
2. בקרת גישה טובה יותר לשיתוף פעולה בין צוותים.
3. חילופי נתונים מבוססי “חבילה”, עם יכולת ליצור רק את הנתונים הדו-ממדיים או התלת-ממד הדרושים שמוכנים לשלוח לצוותים אחרים.
4. תכונות “חקור” ו”צרוך” (“consume” & ( “Explore” המעניקות למנהלי הפרויקט את היכולת לבדוק ולסקור את התכנון לפני שהם מתחייבים לקבל את נתוני הצוות האחר למבני הנתונים של הצוות שלהם.
5. גרסאות וניהול בעיות במיקום מרכזי עבור סוגי קבצים DWG, RVT ו- IFC.
6. לראות את דגמי כל הצוותים בתצוגה משולבת אחת, עם מידע על שינויים באלמנטים של המודל.
7. מעקב אחר “אספקת” מודלים משותפים לאורך הפרויקט על ציר זמן משותף.
איפה נמצאת יכולת זו:
1. ב- Team Home, כעת נוכל להציג ולנהל DWG כפורמט קבצים ראשי, בנוסף ל- RVT ו- IFC.

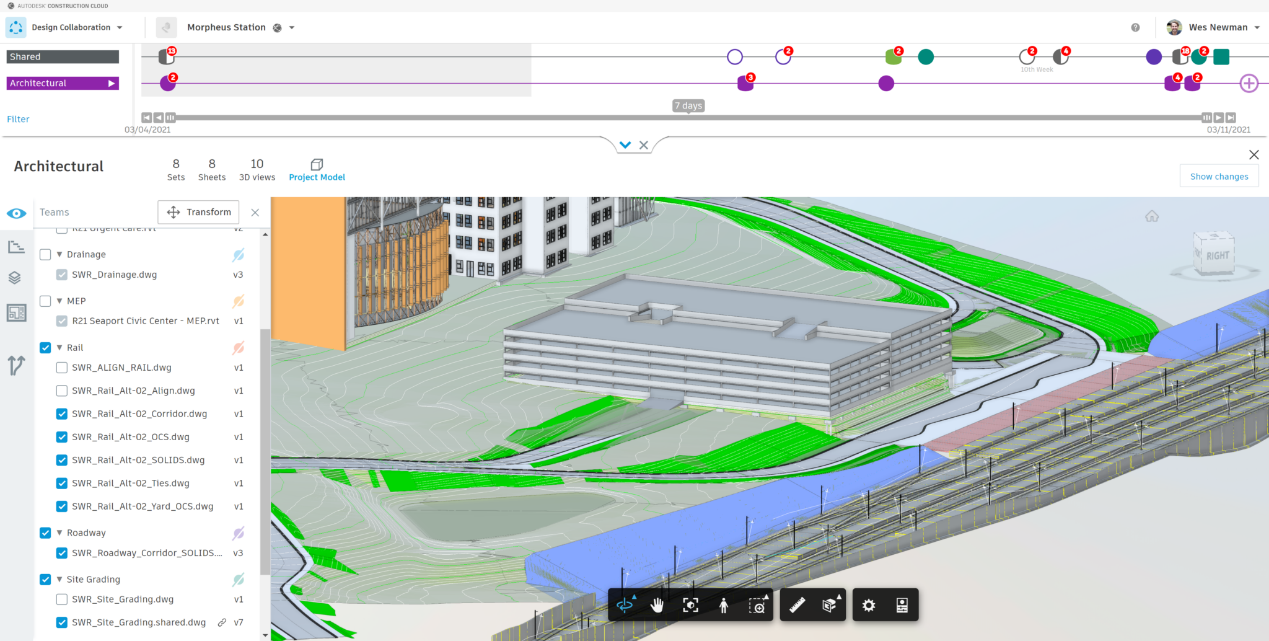

2. בתצוגת מודל הפרויקט, נוכל לראות תצוגה משולבת של מודלי הצוות שלנו, הן בתיקיית הצוות והן בתיקיה הנצרכת, עבור כל פורמטי הקבצים העיקריים (DWG, RVT, IFC).
3. כשאנו עובדים עם חבילות, נשתף ונצרוך דגמי DWG בשילוב עם פורמטים ראשוניים אחרים של קבצים (RVT, IFC) וסוגים אחרים של קבצי מסמכים נתמכים.
4. כשאנו משתמשים בהפניות, נוכל להציג מידע על הפניות עבור קבצי DWG ולראות את כל ההפניות ברשימה עם מידע מפורט כמו שם, נתיב, גרסה. במידת הצורך נוכל גם לשתף הפניות בחבילה, כולל כל הצילומים המקושרים ולוודא שההפניות עקביות ככל שמתקדמת העבודה בפרויקט.
כיצד נשתמש ביכולת זו בתהליכי העבודה שלנו:
1. צוותי עבודה המשתמשים ב Civil 3D אוAutoCAD Base יכולים להשתתף בתהליך יצירת “חבילה” עבור, חקירה, סקירה והצריכה של התכנון, ולצרוך דגמי DWG בחבילות עם RVT, IFC וסוגי קבצים אחרים.
2. נראה תוכן של כל החבילות המשותפות במהלך הפרויקט, ונקדם שקיפות ואחריות.
3. נראה תצוגה מקדימה של מודל ה DWG עם תצוגות / תוכניות דו ממדיות ותצוגות תלת ממדיות.
4. XREFs * ליצירת חבילה, עם פרטי הפניה מפורטים (שם, נתיב, גרסה).
5. ניהול נתיב XREF חכם לצריכת חבילות.
