הוספת רכיב גשר מתואם אישית

הממשק בין התוכנות InfraWorks ו-Inventor השתפר וכעת ניתן בקלות לייצא רכיבי גשר שיצרנו בהתאמה אישית בתוכנת Inventor ולהוסיף למודל ב-Infraworks.

סדר פעולות:

ייצוא מ-Inventor

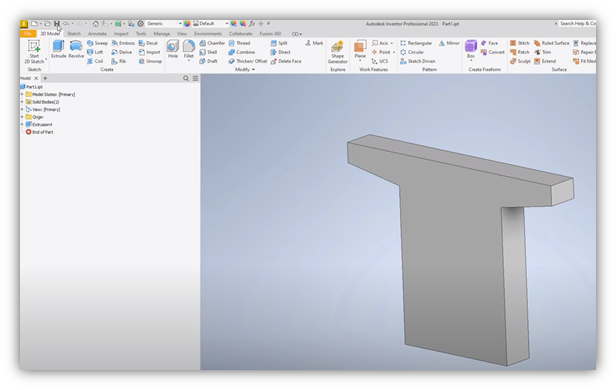

ב-Inventor ניצור את החלק של הגשר שבו נרצה להשתמש ונשמור אותו בפורמט ipt.

ייבוא ל-InfraWorks

על מנת לייבא את החלק לתוכנת InfraWorks:

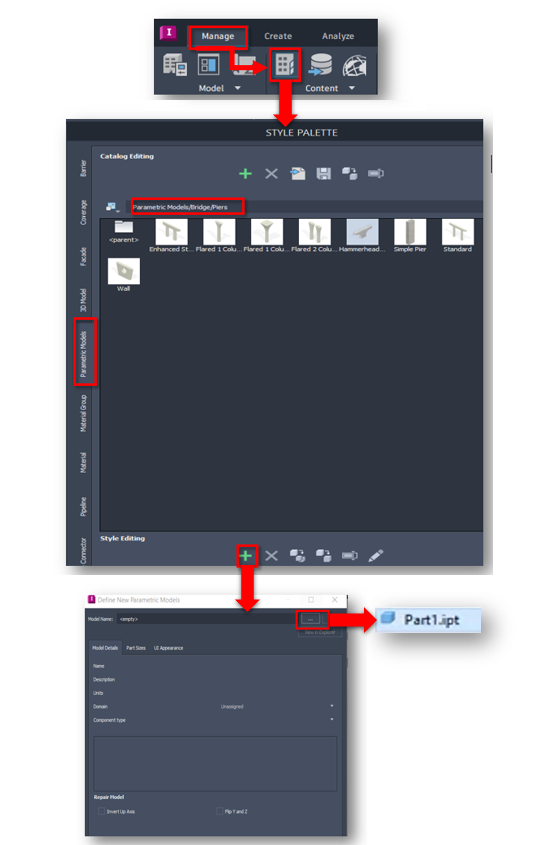

– נבחר בלשונית Manage ונלחץ על Style Palette.
– בחלונית שנפתחה נבחר בלשוניתModel  Parametric ונבחר בתיקיית: Parametric Model\Bridge\Piers
– נלחץ על הפלוס הירוק שממוקם בתחתית המסך.
– בחלונית נבחר בלחצן שלוש הנקודות שנמצא בחלק העליון של החלונית ונבחר ברכיב שיצרנו (קובץ ipt)

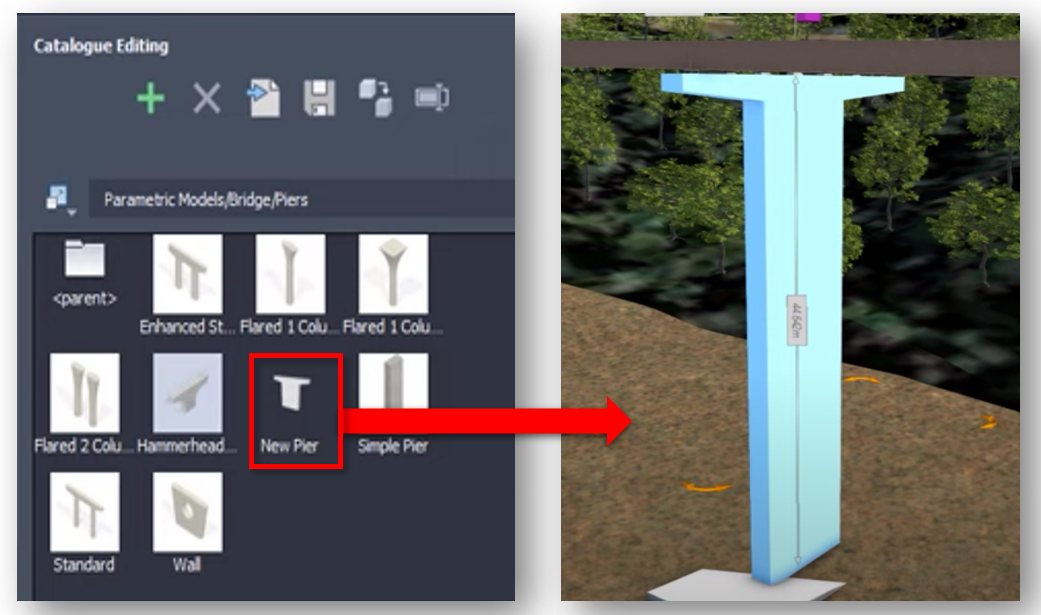

בשלב זה החלק נמצא בספריה  הנוכחית וזמין לנו  לשימוש במודל:
