Create Subassembly from polyline

תוכנת Civil 3D מאפשרת ליצור Subassembly מ Polyline סגור. ניתן להגדיר קודים לקווים (Link), נקודות (Points) ותצורה (Shape).

1. שרטט Polyline סגור

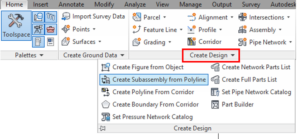

2. בחר בפקודה

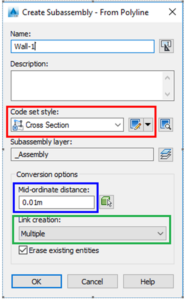

3. בחר ב Polyline ומלא הפרטים בהתאם. יש לבחור ב Code Set Style ולהשתמש בהגדרות לקווים, נקודות ותצורה על פי הגדרות בטבלת הקודים.
בחירה Multiple Line Creation תאפשר לתת קוד שונה (כאופציה) לכל אחד מחלקי ה Polyline. במקרה של קשת כחלק מה Polyline, יש לתת ערך ל Mid-ordinate distance השולט על דיוק הפיכת הקשת לקווים.

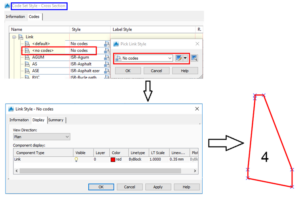

4. הפקודה תייצר Subassembly על פי הגדרות ה Code set Style. מכיוון של Subassembly אין בזמן יצירתו הגדרות של קווים, נקודות ותצורה, ה Subassembly  שנוצר ישתמש בהגדרה של No Codes

5. עריכת קודים לקווים נקודות ותצורה ל Subassembly החדש.

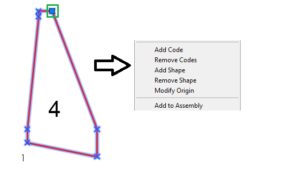

“תפוס” את ה Subassembly > כפתור ימני

הפקודה מאפשרת עריכה של קודים, שינוי מיקום נקודת ההחדרה (שנקבעה אוטומטית על ידי הפקודה) והוספה/הורדה של תצורה.

5.1  הוספת קוד – Add Code הקש את שם הקוד על פי ההגדרות ב Code Set Style בחר בקו, נקודה או תצורה (אם קיימת) לקוד הנ”ל.  בדוגמא ראה איך הקו הנבחר שינה מאפייניו. לתשומת לב: ראה סעיף 3 בעמוד ראשון.		Enter code: Wall Select a subassembly point/link/shape
5.2 הוספת תצורה – Add Shape הצבע על מרכיבי ה polyline אחד אחר השני,  לסיום הקש Enter הפקודה תיצור Shape עם  קוד לפי No Codes.  ניתן לשנות אותו כמו את שאר הקודים  לקווים ונקודות בפקודה Add Code.		Select subassembly links: Show polyline link Select subassembly links: Show polyline link Select subassembly links: Show polyline link
5.3 שינוי נקודת החדרה – Modify Origin		Specify new hook point: Show new point



להוספת ה Subassembly ל Assembly “תפוס” את ה Subassembly > כפתור ימני > Add to Assembly



בהצלחה,

איתן.
