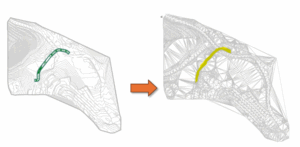

מיזוג מספר משטחים למשטח אחד

ישנם מקרים בהם נרצה למזג מספר משטחים למשטח אחיד אחד. לדוגמה, כאשר אנו משלבים משטח קיים של מדידות טופוגרפיות עם משטח מתוכנן של כביש חדש.
אפשרות זו מאפשרת ליצור תמונה טופוגרפית שלמה ומעודכנת המשקפת גם את מצב השטח הקיים וגם את האלמנטים החדשים המתוכננים.

תהליך המיזוג מקל משמעותית על מתכנני התשתיות, המהנדסים והמודדים, בכך שהוא מאפשר ניתוחים מדויקים יותר של נפחים, חישובי חפירה ומילוי, ותיאום בין שכבות תכנון שונות.

מיזוג של מספר משטחים (Surfaces) למשטח אחד הוא תהליך נפוץ בתכנון תשתיות, עבודות עפר, כבישים ופיתוח שטח.

תהליך עבודה

בדוגמה המוצגת לפנינו קיימים שני משטחים נפרדים:
• משטח קיים (Existing Surface)
• משטח כביש מתוכנן (Proposed Road Surface)

על מנת לשלב את שני המשטחים למשטח אחד, ניצור משטח חדש (Composite Surface) ונוסיף אליו את שני המשטחים – הן את המשטח הקיים והן את משטח הכביש המתוכנן.
תוצאה זו תאפשר לנו לקבל משטח כולל ועדכני, המשקף הן את מצב השטח הנוכחי והן את תכנון הכביש, וכך ניתן יהיה להמשיך בביצוע חישובי נפחים, ניתוחי גבהים ובקרות תכנון מדויקות יותר.

סדר פעולות

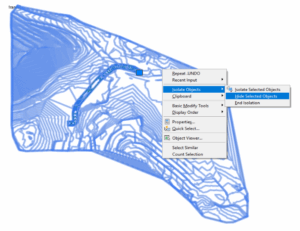

תחילה מומלץ לכבות את שני המשטחים:

1. נבחר את שני המשטחים
2. לחצן ימני בעכבר ובחירת Isolate Object ובחירת הפקודה Hide selected Object

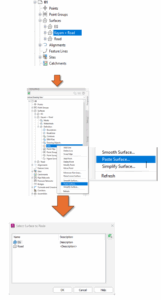

יצירת משטח חדש – למשטח זה נוסיף את שני המשטחים

1. יצירת משטח חדש (לדוגמא Kayam + Road)
2. נרחיב את הגדרות המשטח ולחצן ימני על edits ובחירת Paste Surface
3. בחירת משטח ראשון ואחכ אותם הפעולות והוספת המשטח השני

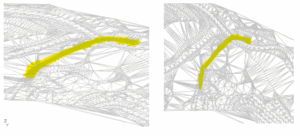

תוצאה:

יצרנו משטח חדש שמשלב בתוכו מיזוג של המשטח הקיים עם המשטח של הכביש
