ישנם מקרים בהם מלבד המשטח הקיים, קיים בשרטוט משטח נוסף.

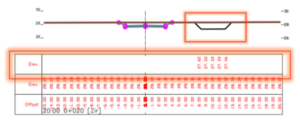

לדוגמא משטח של מאגר (GRADING), במקרה הזה נרצה להוסיף שורה נוספת של BANDS המציינת גבהים של המאגר.
תהליך עבודה
בדוגמה המוצגת נראה איך ניתן ליצור שורת BANDS נוספת המציינת גבהים של המאגר.
סדר פעולות

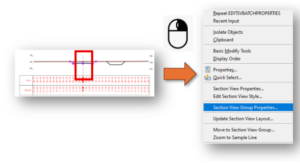

נסמן את מרכז החתך של אחד מהחתכי רוחב > לחצן ימני על העכבר ונבחר בפקודה Section View Group Properties (פקודה זו מאפשרת לבצע פעולות גורפות לכל החתכים)

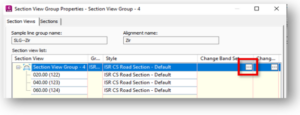

נבחר בלחצן הריבועי בעמודת Change Band Set

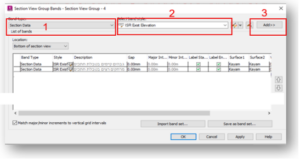

נבחר Band Type ואז Select band style ואז ADD

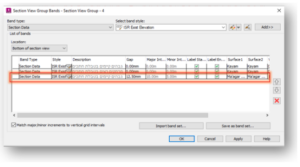

לאחר שהוספנו שורה נוספת המציינת את הגבהים, נשייך את השורה הזו למשטח הייעודי
שבמקרה הזה שם המשטח הוא Ma'agar
על ידי שינוי העמודות Surface1+Surface2 למשטח Ma'agar

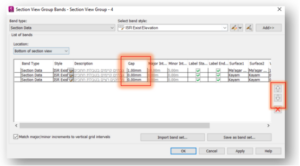

נוכל לשנות את מיקום שורת ה-BANDS על ידי שימוש בחצים
ואת המרחק על ידי הגדרת עמודת Gap
תוצאה

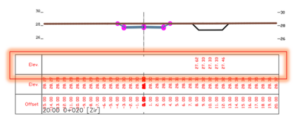

הוספת שורת BANDS המציינת גבהים של המשטח Ma'agar
