חיבור מכסה השוחה למשטח מוגדר

---

מערכת ניקוז בפרויקטי תשתית בנויה לרוב מצינורות ושוחות כאשר מכסה השוחה (מפלס עליון של השוחה Top Level) מוצמד למשטח העליון של הכביש.

ניתן לשנות כל מכסה שוחה בנפרד או מספר שוחות נבחרות או אפילו את כולן באופן גורף.

תהליך עבודה

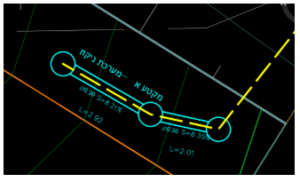

בדוגמא המוצגת ניתן לראות מערכת ניקוז בשם מקטע א' במבט על:

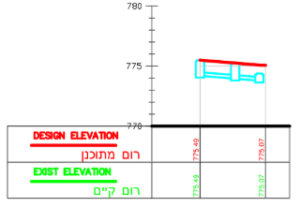

בנוסף מוצג לנו חתך אורכי של המערכת


ניתן לראות בחתך האורך כי אחת השוחות לא מקושרת למשטח העליון. על מנת לסדר זאת יש לקשר בין מכסה השוחה למשטח העליון.

סדר פעולות

1. קישור מכסה שוחה יחיד למשטח
· בחירת השוחה

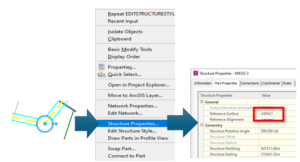

· לחצן ימני על העכבר ובחירת Structure Properties
· בשורה Reference Surface נגדר את המשטח אליו מכסה השוחה יוצמד

2. קישור מספר מכסי שוחות (לפי בחירה) למשטח
עבור החלפת מספר מכסים שמחוברים למשטח נשתמש  בתוסף Project Explorer ראה קישור לטיפ בנושא.
נפתח את התוסף Project Explorer ונבחר בלשונית של Pipe Network.




נבחר את המערכת צינורות המבוקשת

נוודא שאנחנו נמצאים בקטגוריה/לשונית של השוחות (Structure)
ואז נבחר את השוחות שנרצה לשנות להן את הגדרת חיבור המכסה שלהן למשטח המבוקש
(נבחר לצורך הדוגמא את 3 השוחות הראשונות)

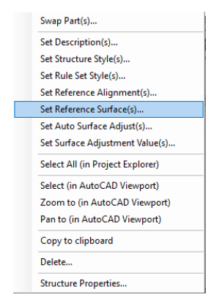

בחירת הפקודה Set Reference Surface

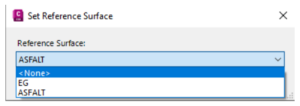

נבחר את המשטח מבוקש

תוצאה

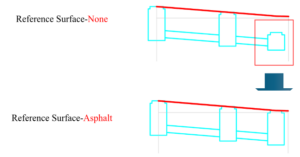

ניתן לראות שלאחר השינוי מכסה השוחה נצמד למשטח המבוקש, במידה ויעודכן המשטח המכסים יזוזו אתו ובכך קיבלנו אובייקטים דינמיים.
