הורדת גובה צינור או מערכת צינורות

---

ישנם מצבים בהם נרצה לשנות גובה של צינור או של מערכת צינורות שלמה במהירות ובקלות.

לשם כך ניתן להשתמש ב-Project explorer  שהוא כלי יעיל מאד.
הכלי מאפשר להוריד או לעלות גובה של צינור או מערכת צינורות במטרים בבת אחת.



תהליך עבודה

מוצגת לנו פה דוגמא של צינור חוצה בחתך אורך, כאשר הצינור  החוצה צבוע בסגול.
המטרה להוריד אותו ב-1 מטר כלפי מטה בצורה קלה ומהירה, באמצעות שימוש ב- PROJECT EXPLORER



סדר פעולות

נכתוב בשורת הפקודות: PROJECTEXPLORER (ניתן גם להפעיל מה-RIBBON)

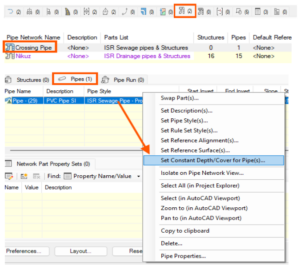

בחלון Project explorer שנפתח לנו:

1. בחלק העליון איפה שמוצגים לשוניות של CIVIL OBJECTS נבחר במערכת צינורות.
2. בחלון האמצעי נבחר את המערכת צינורות (Crossing Pipe)
3. בחלון מתחת נבחר בלשונית Pipes.
4. נבחר את הצינור / הצינורות שנרצה  להוריד / להרים את הגובה שלהם.
5. לחצן ימני על העכבר בחירת הפקודה Set Constant Depth/Cover for pipe(s)

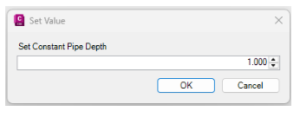

6. בחלונית שנפתחה Set Constant Depth :

1 מסמן הורדת הצינור / צינורות הנבחרים במטר אחד כלפי מטה.

1- העלאת הצינור/צינורות במטר אחד מעלה.

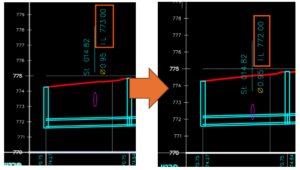

לפני
גובה הצינור החוצה הוא I.L 773.00

אחרי
הצינור החוצה הונמך ב־1 מטר.
כעת גובה הצינור החוצה הוא I.L 772.00
ניתן גם לראות זאת באמצעות ה־Label אשר מציג את השינוי בגובה הצינור.
