שינוי כיתוב לאביזרים בשרטוטי איזומטריה

מקס בודובסקי | AutoCAD Plant 3D Technical Supporter and Trainer


לעיתים נדרש שהכיתוב ליד אביזרים יהיה שונה מזה שבברירת המחדל.

בתור דוגמה ניקח כיתוב שליד סימוני הריתוך (FW, FFW)

ע"מ לשנות כיתובים אלו נפעל בדרך הבאה:

1. נפתח קובץ IsoConfig.xml (בסטייל מתאים)

2. ניגש אל נתיבים:

 Themes – Theme (Name=Default) – Annotations – AnnotationSchemes – ComponentScheme (Name=FieldWeld)

ו-

Themes – Theme (Name=Default) – Annotations – AnnotationSchemes – ComponentScheme (Name= FieldFitWeld)

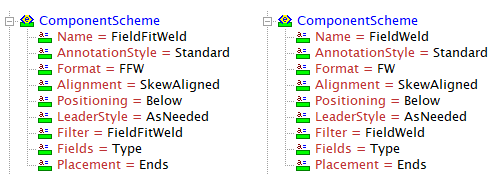

מבנה ברירת המחדל הינו:

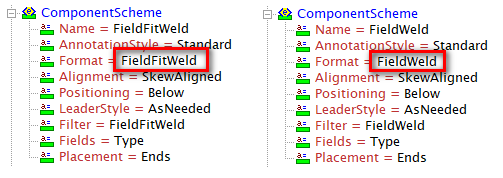

אם נשנה את תוכן השדה Format:

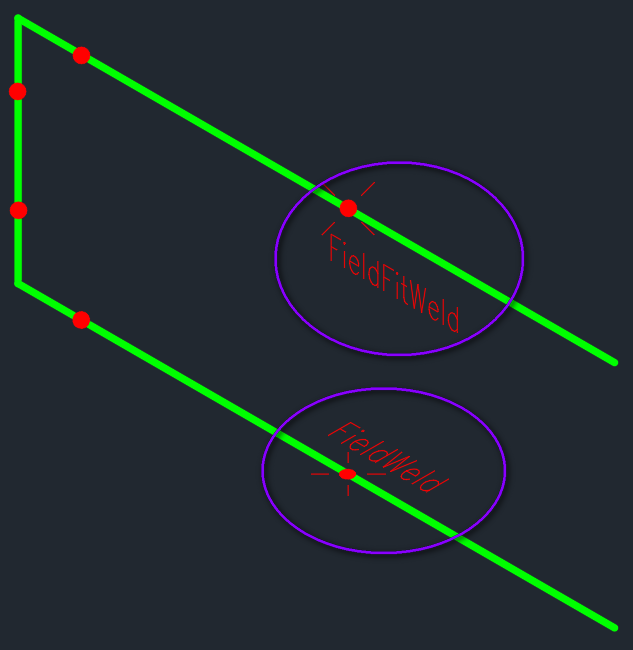

נקבל:

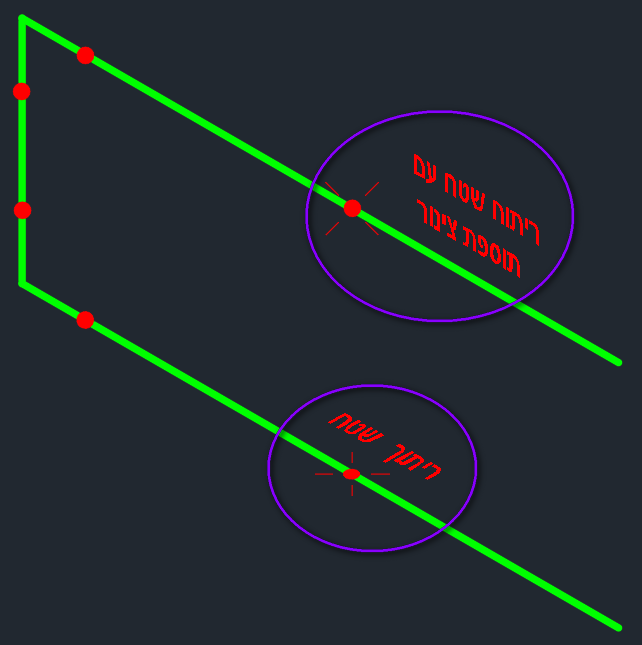

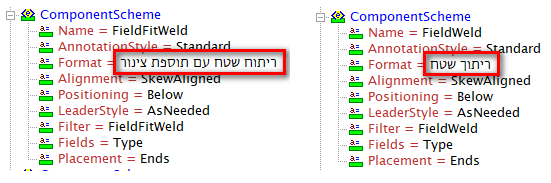

ואפילו ניתן לקבל כיתוב בעברית:

בהצלחה!
