כולנו נתקלנו בבעיה של פתיחת שרטוט ומציאת XREF’S.
XREF למי שלא בקיא באוטוקאד מתורגם ל – External Reference, קבצים מצורפים לשרטוט הראשי.
אם נשנה באקספלורר את שם השרטוט, אנחנו נקבל התרעה שיש שגיאה בשרטוט עקב שינוי השם.
תוכנת AutoCad אינה יודעת שהשם השתנה והמערכת מחפשת את השם הישן.
כמובן שבעזרת Autodesk Vault אנחנו פותרים סוגיה זו על ידי פקודה – Rename.
שינוי השם, הפעם בצורה חוקית מתבצע בתוך מע. – Vault. מכיוון שמדובר בתוכנה מבוססת דאטה בייס, שינוי השמות מתעדכן אוטומטית ב- AutoCAD.
איך עושים זאת?

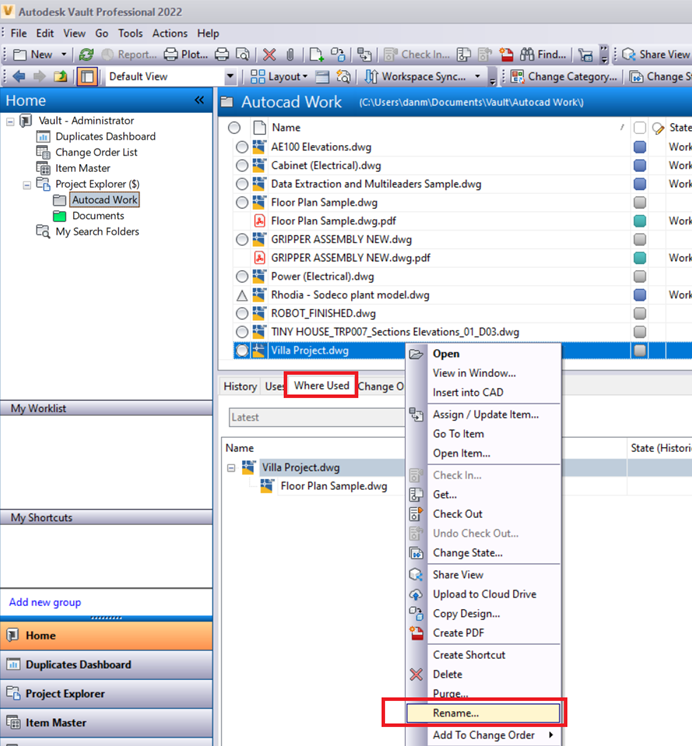

קליק ימני על השרטוט הרצוי והפעלת פקודה Rename
בתמונה אנחנו רואים ש-Vault יודע מה מקושר לשרטוט זה ולכן ניתן לשנות את השם בבטחה.
וכאן טמון הבדל בין קבצים מנוהלים על ידי מע. PDM לבין כאלה במנוהלים על כונן רשת.

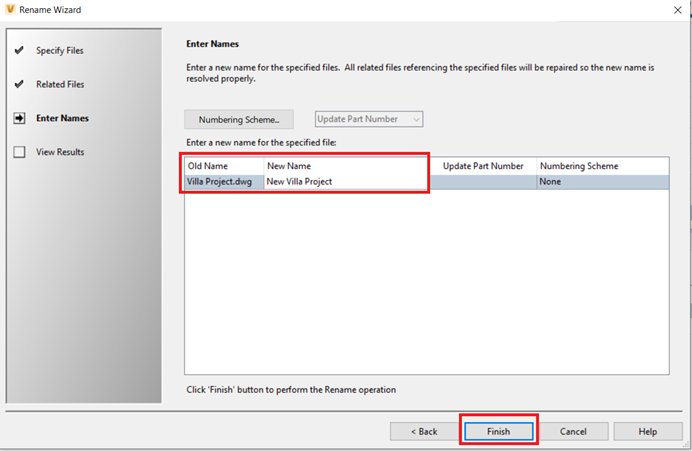

בהפעלת – Rename נפתח אשף מאוד פשוט שמאפשר לנו שינוי שם ושמירת קישוריות.
לאחר מכן מקלידים את השם החדש בשדה New Name וסיימנו את המטלה.
אציין שניתן גם לסמן כמה שרטוטים ביחד ולשנות שמות באותה שיטה בצורה קבוצתית.
בברכה
דני
