סימולצית פיזור עשן

---

תוכנת Autodesk CFD מבצעת חישובי זרימה במודלים. החישוב מבוצע על הזורם הממלא את המודל, סביב המודל או על שניהם. לאחר הכנסת המודל התוכנה תייצר לנו גוף נוסף של החלל הפנימי. אם המודל "פתוח", לא ניתן לייצר גוף נוסף של חלל פנימי ולכן נשתמש בכלים בתוכנה על מנת ל"סגור" אותו וכך נקבל את הגוף הנוסף. נתמקד באפשרות של אנליזה של פיזור עשן.

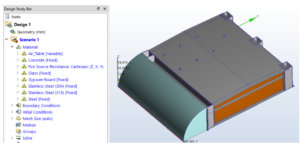

לאחר הכנסת הרכבת המודל, נגדיר לכל גוף חומר גלם. עבור הזורם נבחר אוויר ועבור מבנה הבניין נבחר ברזל, עץ, בטון וכדומה:

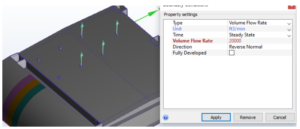

על מנת להגדיר את הגוף הנשרף יש להגדירו בתור Resistance, נגדיר את "התנגדות" של החלק כ 200 W/m-k. השלב הבא הוא הגדרת תנאי ההתחלה לתהליך, למשל  היכן הפתחים המוגדרים כיציאה / כניסה למשל ביציאה נגדיר את הספיקה המתאימה.

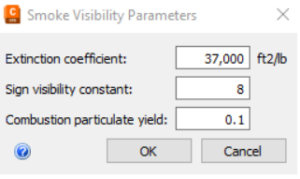

שאר תנאי הגבול הם טמפרטורת סביבה, כמות חום שנוצרת מהבעירה. כמו בכל תוכנת FEA, נגדיר את הגדרת Mesh ובגלל שעלינו ל"תפוס" כמה שיותר טוב את תנועת העשן זורם עלינו לעשות Mesh עדין עד כמה שניתן. לסיום נגדיר את הגדרות חישוב האנליזה כדוגמת זמן החישוב ומה נרצה לקבל כתוצאה. אחת התוצאות המבוקשות היא מהיכן נוכל לראות את שלטי היציאה, כך שאדם נמצא בחדר המתמלא עשן יוכל להתפנות בכוחות עצמו, על מנת לעשות זאת נגדיר את הפרמטרים של מחזיר האור בשלטי היציאה:

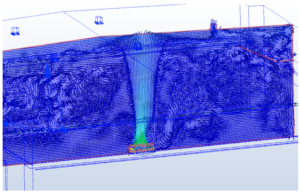

בגמר החישוב או במהלך ההרצה נוכל לראות את התוצאות כמו, מהירות, טמפרטורה והעשן. את התוצאות ניתן לראות במספר אפשרויות, כמו מישור, Iso   Traces. מישור הינו משטח שאותו אנו מזיזים על גבי הצירים וניתן להוסיף עליו וקטורים כדי להבין יותר טוב את תנועת האוויר, כאן רואים את מהירות האוויר בחתך של גוף הבעירה, נוסיף כיוון וקטורים להבנה טובה יותר

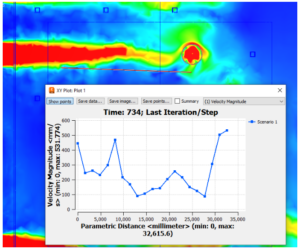

על מישור נוכל להוסיף גרף כדי לראות את שינוי הערך הרצוי על גבי מרחק מסוים :

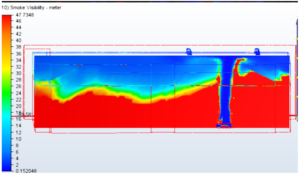

תוצאות Smoke Visibility, מרחק שנראה את שלט סימון היציאה:

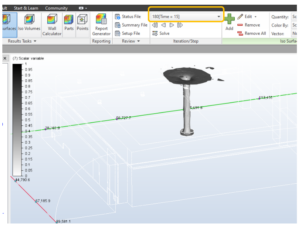

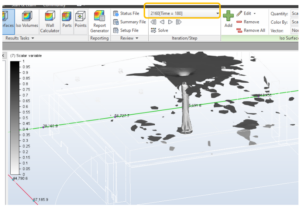

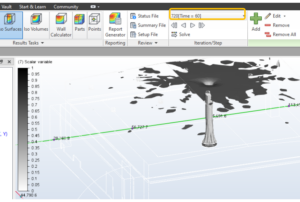

Iso Surface הינו תוצאת נפח של פרמטר מסוים, למשל תוצאה המייצגת את העשן, מכיוון שבוצע אנליזה כתלות בזמן נוכל לשנות את הזמן שבו נבחרה התוצאה ולראות כיצד

לסיכום: בגמר האנליזה, נבחר את הזמן בו נרצה לבחון את התוצאה, נבחר את סוג התוצאה ואת הפרמטר המבוקש (מהירות , טמפרטורה וכו'), מהתוכנה נייצר דו"ח או שניתן לספק תמונות / צילומי מסך כדי להוסיף לדו"ח אותו נרצה לייצר.
