Arrange

---

תוכנת 360 Fusion היא כלי מעולה ליצירת הרכבות. לעיתים אנו רוצים לדעת כמה חלקים נוכל לייצר מפח מסוים, מונח הנקרא Nesting.
על מנת להשתמש בפקודה זו יש להשתמש בתוסף Fusion manufacture Extension.התוסף הוא "אוסף של פקודות" איתן ניתן להשתמש בתוכנה (ללא התקנה נוספת), הפקודה נמצאת בסביבת עבודה Manufacture:


בתוכנה יש פקודה דומה הנקראת Arrange. הפקודה לא מכילה את כל הפקודות שמציע התוסף אך עבור מטרת Nesting בהחלט ניתן להשתמש בה. בלשונית Modify נוכל למצוא אותה

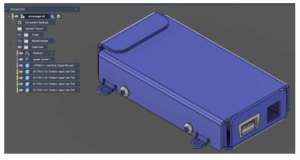

נסתכל על ההרכבה הבאה:

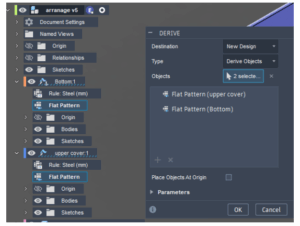

היא מכילה מספר חלקי Sheet Metal, ברגים ומחבר USB. יש לייצר תחילה קובץ עזר שיכיל את החלקים שלהם נרצה להשתמש. במקרה שלנו אנו צריכים את הפריסה, Flat Pattern, של שני חלקים בלבד (שימוש בתוסף manufacture אינו מצריך פעולה זו). נשתמש בפקודת Derive כדי לייצר את הקובץ, הטריק הוא לבחור מה- Browser את האפשרות Flat pattern ולא את הקובץ:

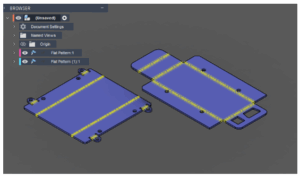

לאחר אישור נקבל את הקובץ החדש.

נפעיל את פקודת Arrange ונבחר את שני החלקים:

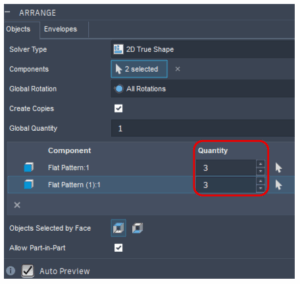

בלשונית Quantity נוכל להגדיר אם נרצה לייצר מהפח יותר מהרכבה אחת. בלשונית Envelopes ניתן לבחור Sketch אם שירטטנו את הפח (סקיצת עזר) או שנבחר מישור ונגדיר את מידות הפח:

בחלק התחתון של אותו חלון נגדיר את המרחקים בין החלקים, תלוי במספר גורמים, למשל מכונת החיתוך:

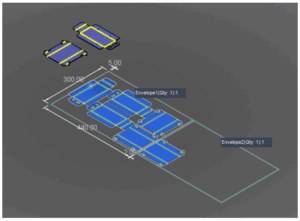

לאחר האישור, התוכנה תציג את התוצאה:

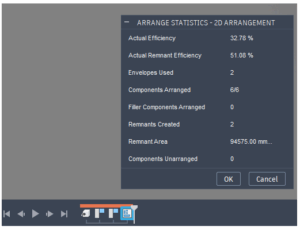

במקרה שלנו, כפי שאנו רואים, נצטרך שני פחים על מנת לייצר את כל החלקים. בציר הזמן תופיע הפקודה, נוכל משם לבצע Edit או לראות את נצילות הפח:

הפקודה משכפלת את החלקים, כך שמומלץ להשתמש בפקודה זו בגמר התכנון, אם בכל מקרה נרצה להמשיך לתכנן, נוכל לכבות את נראות הפקודה, בכיבוי התיקייה ב- Browser:

תוכנת 360 Fusion עם סביבות עבודה ופקודות רבות העוזרות לנו לשלב את תכנון החלק עם שלב הייצור. פקודת Arrange היא הוכחה לקלות ולאפשרויות עבור קבלת התוצאה הרצויה.
