כאשר מוסיפים חלקים חדשים לתכנית, כמו שוחות וצינורות, הם לא מתווספים באופן אוטומטי לחתך האורך.
בטיפ הקודם ראינו שיטה להוספת החלקים לחתך האורך.
בטיפ הנוכחי נלמד שיטה נוספת להוספת החלקים לחתך האורך.
תהליך עבודה

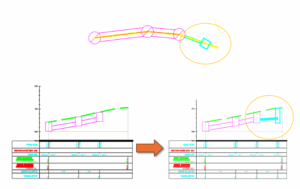

בדוגמא המוצגת הוספנו למערכת הצינורות הקיימת שוחה וצינור חדשים.
לאחר שהוספנו את השוחה והצינור החדשים בתצוגת התוכנית View Plan,
הם עדיין אינם מופיעים בחתך האורך.
על מנת להוסיף את החלקים החדשים לחתך האורך, נצטרך לבצע מספר פקודות פשוטות.
סדר פעולות
בחתך האורך (Profile View)

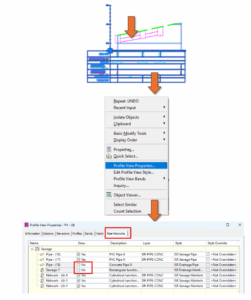

1. נבחר את חתך האורך הרצוי.
2. נלחץ לחצן ימני על העכבר ונבחר בפקודה Profile view Properties.

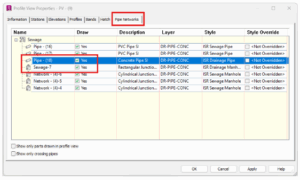

3. נבחר בלשונית Pipe Networks.
4. נסמן את האובייקטים החדשים שהוספו (בדוגמא זו מדובר בשוחה וצינור).
תוצאה

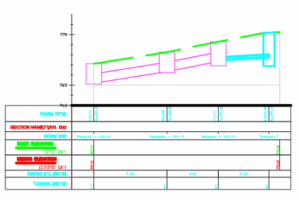

לאחר שנסמן ב-וי את השוחה והצינור, הם יופיעו על גבי חתך אורך.
