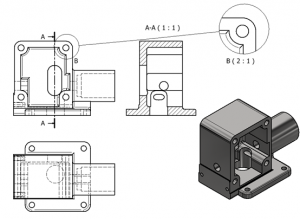

בהרבה שרטוטים אנו צריכים לבצע מבט מקומי, Detail View ורוצים שיהיה קו המקשר בין מבט זה למבט ממנו נלקח המבט, כמו לדוגמא הבאה:
אך כפי שרואים בגלל מגבלות מקום קו זה, יותר מפריע מאשר מועיל (בגלל שחותך מבט אחר). תחילה נראה כיצד לקבל מצב זה:
נפעיל את פקודת Detail View

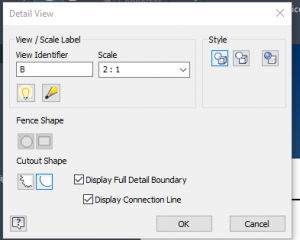

נבחר מבט ראשי ממנו נבצע את detail view, בחלון שיפתח, נבחר קנה מידה ואת שם המזהה, צורת הגבול – מלבן או מעגל, בחלק התחתון נבחר את הפשרות של cut edge smooth ורק אז נוכל לסמן:
Display full detail
Display connection line

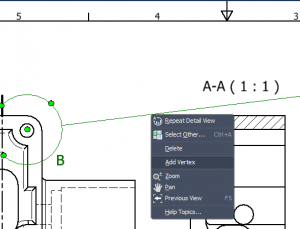

רק אפשרויות אלה יתנו את הקו המבוקש. נמקם את המבט הזה בשרטוט. כדי שיהיה לנו אפשרות לשנות את הקו, נרחף על הקו, לחצן ימני –> Add vertex

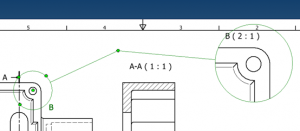

נבחר נקודה על גבי הקו, לאחר שהיא תתווסף נגרור את הנקודה למיקום אחר על מנת תוצאה אחרת למשל:
