חשיבות מצבי בחירה ב- ACC

כללי:
• במודלים מורכבים ב-ACC (צנרות,שוחות ואו מערכות), לפעמים נראה שלא רואים פרמרטים שנראים לעין בתוכנה הרלוונטיות שבא תוכנן האמלנט.
• ברוב המקרים המידע כן קיים, אבל האובייקט בנוי מהיררכיה של תתי-רכיבים (חלקים פנימיים,שכבות ורכיבים).
מצב הבחירה קובע איזה רכבי נבחר בפועל.
• Selection Mode עוזר לבחור את הרמה הנכונה ובהתאם להציג את הפרמטרים הרלוונטים:
Leaf Object – לבחירה האלמנט הכי עמוק/קטן (למשל פאנל או בורג במערכת).
Last Object – לבחיחרה היחידה המורכבת האחרונה (למשל כל קיר המסך ולא כל חלק).
First Object – לבחירה הרמה העליונה הגבוהה (למשל כל האסמבלי או קטגוריה).

דוגמא:

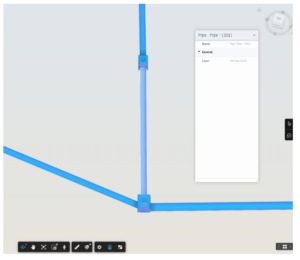

1. בדוגמא הבאה נבחר צינור ניקוז שתוכנן בCivil 3D:

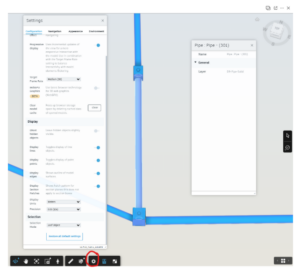

2. נעבור להגדרות (נראה כי אין נתונים בכלל על האלמנט):

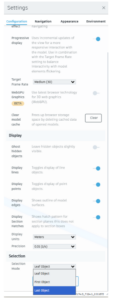

3. נעבור לConfiguration ונחפש את Selection Mode

מאחר ומדובר בחלק מתוך מערכת Pipe Network עלינו לרדת לרמה אחת (מאחר שהצינור או מרכיב אחד ולא בורג לדוג')

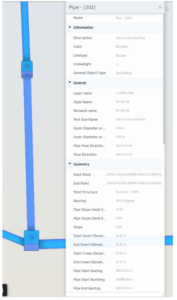

• Last Object – יציג לנו את כלל הפרמטרים:

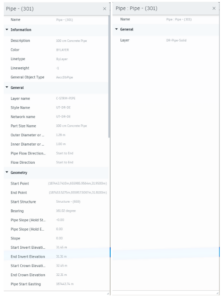

תוצאה (לפני ואחרי):

סיכום:
במרבית מהמקרים ניכר כי לא ניתן לקבל פרמטרים על אלמנט ספציפי.
ייתכן שברירת המחדל של הרכיב אינו מוגדר נכון הנכון.
מעבר בין מצבי הבחירה (First / Last / Leaf)  יציג את הנתונים באופן מדויק.
