ישנה דרך ליצירת עיקול בין שני צירים מצטלבים עם תוואי אנכי בצורה קלה ומהירה.
ניתן להשתמש באופציה זו לייצר רמפת יציאה או לחבר דרך קיימת עם דרך מוצעת.
סדר פעולות:
בחר בפקודת Create Connected Alignment < Alignment

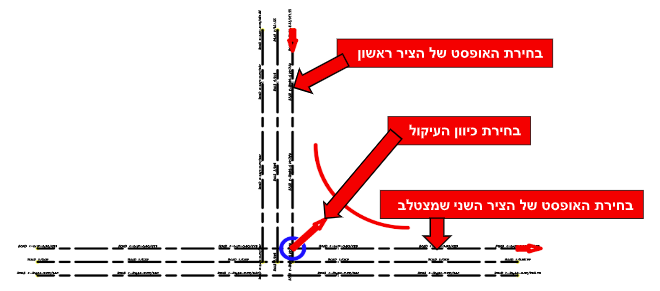

סמן את האופסטים (Offset Alignment) של הצירים שמצטלבים ולאחר מכן את הכיוון של העיקול ולחיצה על מקש Enter.
על מנת להוסיף תוואי אנכי לעיקול שיצרנו, בחלון שנפתח נבחר בלשונית Connected Profile
(חשוב לייצר חתכי אורך לאופסטים של הצירים שמצטלבים )
על מנת להראות את החתך אורך של העיקול שנוצר יש לבחור: Profile View>Create Profile View
תוצאה סופית:
