Autodesk Plant 3D היא תוכנה מתקדמת לתכנון, מידול וניהול של מערכות צנרת במתקנים תעשייתיים.
התוכנה מאפשרת יצירת מודלים תלת-ממדיים מפורטים, הפקת שרטוטים אורתוגרפיים ואיזומטריים, וניהול נתוני פרויקט בקלות.
ב- PLANT 3D ניתן להוסיף בידוד לקו צנרת וניתן להציגו ברמות שונות.
כמו כן ניתן לציין בשרטוט ORTHOGRAPHIC שהקו מבודד.
בטיפ החודש נכיר מספר אפשרויות שקיימות בתוכנה בנושא זה:
PLANTINSULATIONDISPLAY

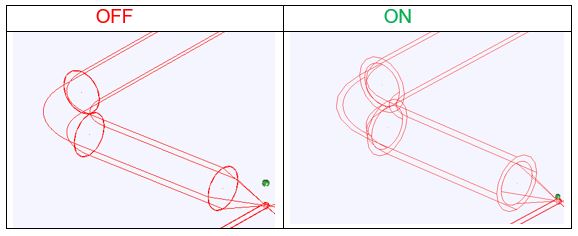

פקודה זו מאפשרת להציג את הבידוד במודל ב- 3D.
אם נעבור לתצוגת 2D Wireframe, בצנרת נבחין שהקוטר גדל בהתאם, אבל ב Fittings, כמו בדוגמא למטה, יתווספו קווי משנה ב Elbow.
PLANTINSULATIONMODE
פקודה זו מטפלת באופן שבו הבידוד של Fittings מוצג.
נצטרך לעבור לתצוגה מלאה כמו Realistic יש שתי אפשרויות:

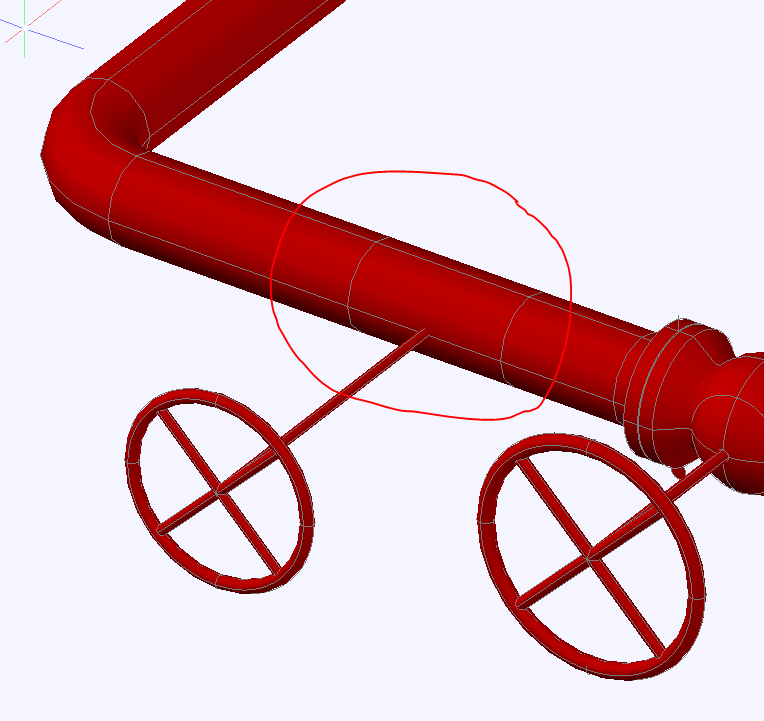

simplifiedPartial: בדוגמא זו הברז מוצג באופן הבא:

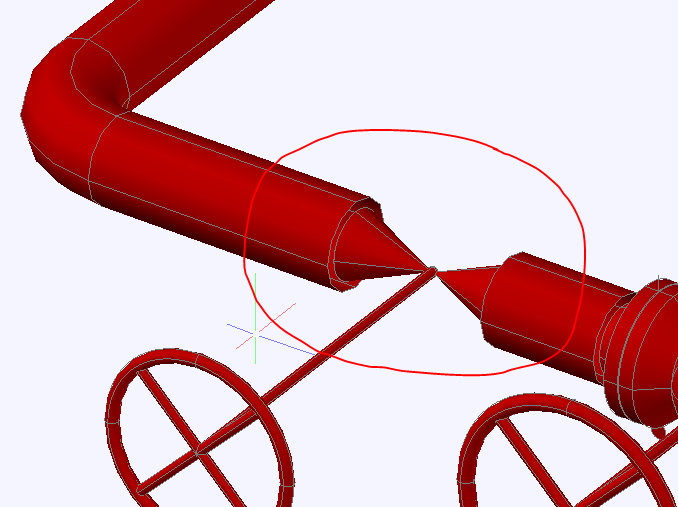

simplifiedFull: בדוגמא זו הברז מוצג באופן הבא:
שרטוט ORTHOGRAPHIC

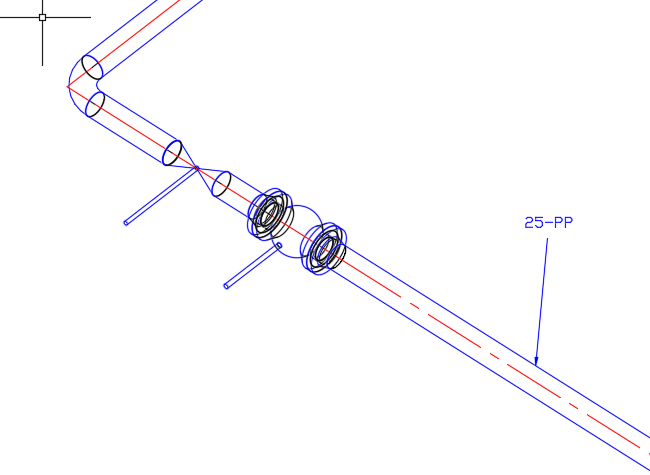

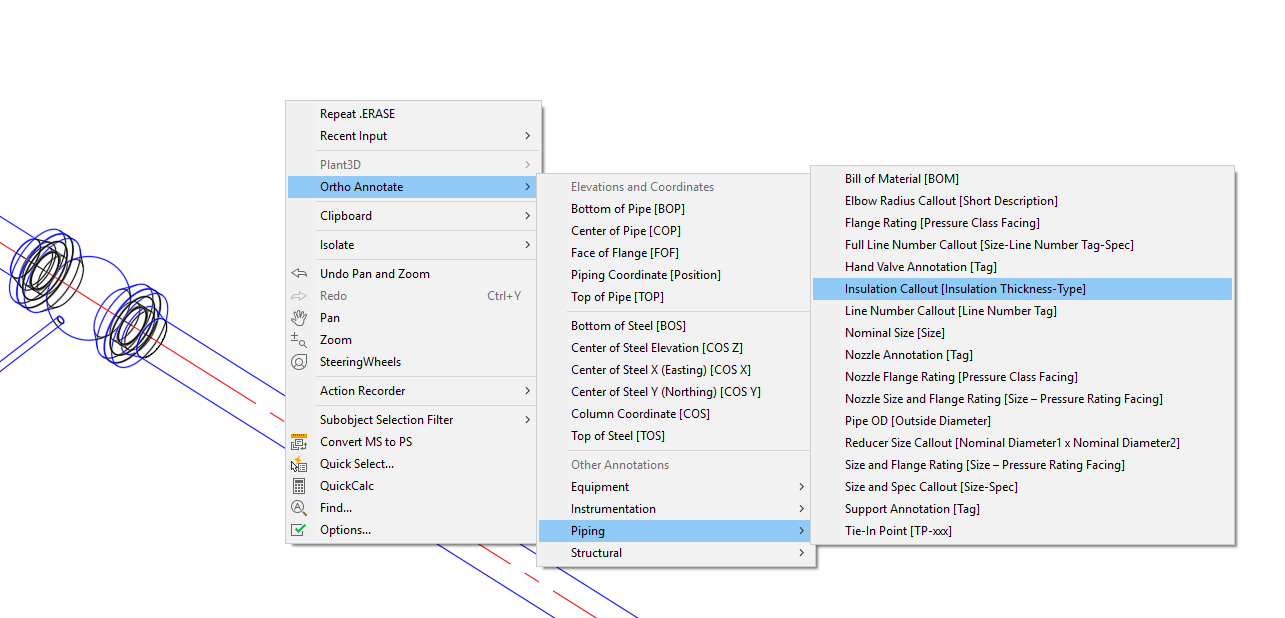

בשרטוט נוכל להוסיף ANNOTATION המציין שקו זה מבודד נשתמש ב Insulation Callout
וזו התוצאה:
בהצלחה!
