בניית גיליונות בקנ"מ ושליטה על גודל טקסטים

אפשרי וקל לבנות גיליונות ישירות מ- Civil 3D בלי לייצא את התכנית לאוטוקאד (Export to Autocad). לצורך זה יש לזכור שני כללים חשובים:

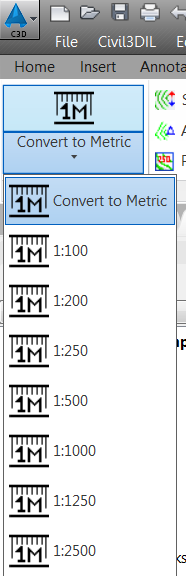

1. הכלל הראשון – כל “האובייקטים האנוטאטיביים” ב-Civil 3D (טקסטים, חצים, טבלאות) הם אכן האנוטאטיביים. זאת אומרת, תלויים בקנ”מ. לכן, לפני בניית Viewport, יש לדאוג שקנ”מ של ה-Model Space יהיה זהה לקנ”מ של ה- Viewport שבכוונתנו לבנות. קנ”מ של ה-Model Space ניתן להגדיר ע”י כפטור של Annotation Scale ב-Status Bar או בעזרת פאנל Units/Scale באפליקציה Civil IL Tools

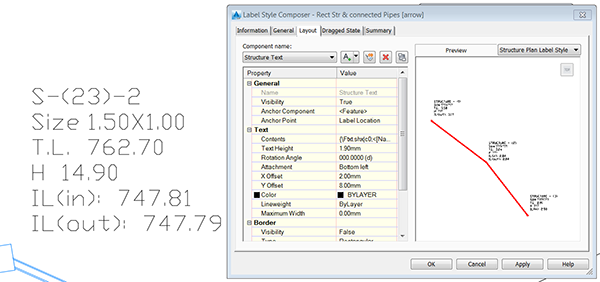

במקרה הזה גודל של טקסט ב- Viewport יהיה כמוגדר בתוך Label (Table, Band) Style בשורה של גובה טקסט (Text height)

בד”כ, גובה של טקסט נמצא בתווך של 1.5- 2.5 מ”מ, אבל ניתן להגדיר אותו כערך כלשהוא. אותו הדבר מתייחס לשאר הערכים שניתן לראות ב-Label Style Composer – X/Y offset, Border Gap וכו’.

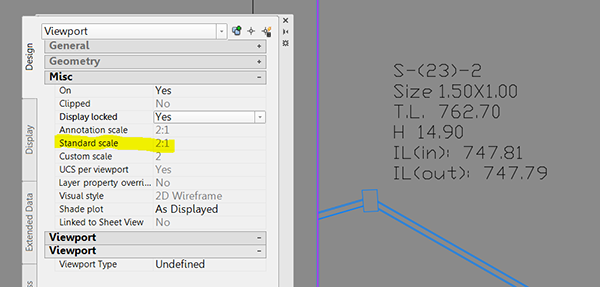

2. כלל שני –  אחרי בניית ה-Viewport והגדרת Standard Scale שלו כרצוננו, בודקים שתכנית נראית בצורה נורמלית. לפעמים יש צורך לעשות REGENALL ע”מ לרענן את התצוגה. אחרי זה, יש לנעול את ה- ה-Viewport. אחרי הנעילה, שינויים שנעשה בקנ”מ של ה- Model Space לא ישפיעו עליו.

כרגע ניתן לחזור ל-Model Space ולהמשיך לעבוד, למשל, שוב לשנות קנ”מ של Model Space ע”מ לבנות Viewport אחר.

בהצלחה.
