סמי גינדיק | BIM Professional Services Manager


על מנת לבצע בדיקות התנגשות בין פריטים שונים ב Plant 3D אנחנו נעזרים בתוכנת Navisworks Manage, אשר כלולה ב Plant Design Suite Ultimate וגם ב AEC Collection.

איך לארגן את המידע?

מומלץ ליצור קובץ DWG  עבור כל תחום בנפרד. כלומר צנרת, ציוד וקונסטרוקציה בקבצים נפרדים.

טעינת הקבצים ל Navisworks:

נפתח קובץ פרויקט חדש ב Navisworks  ונצרף  את הקבצים השונים. נציג את עץ הבחירה. לדוגמה:

בדיקת ההתנגשות ב Navisworks:

נבחר ב  בתפריט הבית ואז נפתח חלון חדש של בדיקת התנגשות.

נוסיף בדיקה חדשה: Add Test

נבחר באגף שמאל את קבצי הקונסטרוקציה ובאגף ימין את קבצי הצנרת.

1.נבחר בדיקה מסוג Hard  עם טולרנס של מילימטר.
2.נריץ את הבדיקה בלחיצה על Run Test.

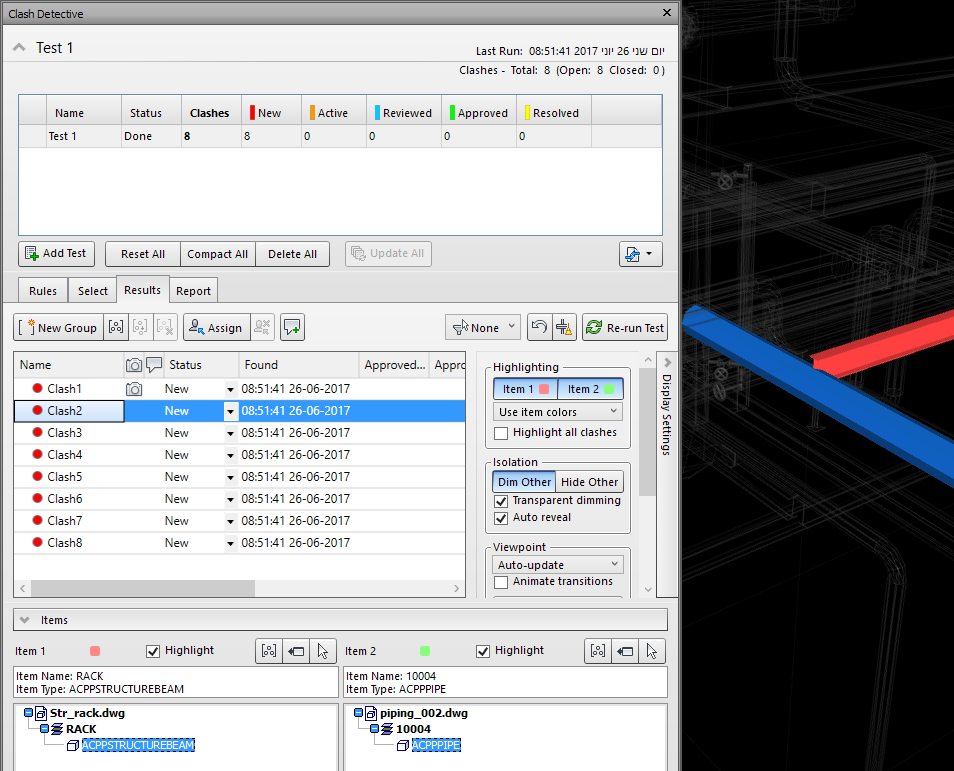

יתקבלו מספר התנגשויות. מימין באזור הגרפי נראה את הפריטים שמתנגשים ולמטה נראה את שמות הפריטים.
נוכל לחזור ל Plant 3D  ולתקן את המודלים בהתאם.

אם Plant 3D  עובד ברקע נוכל לחזור לפריט הנבחר על ידי זה שנבחר בSwitchback בלחיצה על מקש ימני על הפריט.





בהצלחה,

סמי.
